Восстановление посадочных мест под форсунки на двигателях CUMMINS M11/ISM11/QSM11 представляет собой трудоемкий технический процесс. Официальные дилерские центры CUMMINS не осуществляют данную процедуру, выполняя ее исключительно на собственном заводе в рамках капитального ремонта головки блока цилиндров. Однако, наличие этого специализированного оборудования дает возможность любым автосервисным предприятиям проводить надежную установку новых гильз форсунок, гарантируя высокое качество выполненных работ.
Ролики выполнены из быстрореза.
Порядок закрепления стакана в головке блока
Порядок закрепления стакана в головке блока может быть следующим
Установить стакан в очищенное от загрязнений и обезжиренное гнездо головки блока, вставить в стакан натяжной болт (рис. 4) и затянуть гайку с моментом 2 - 2,5 кГ•м.

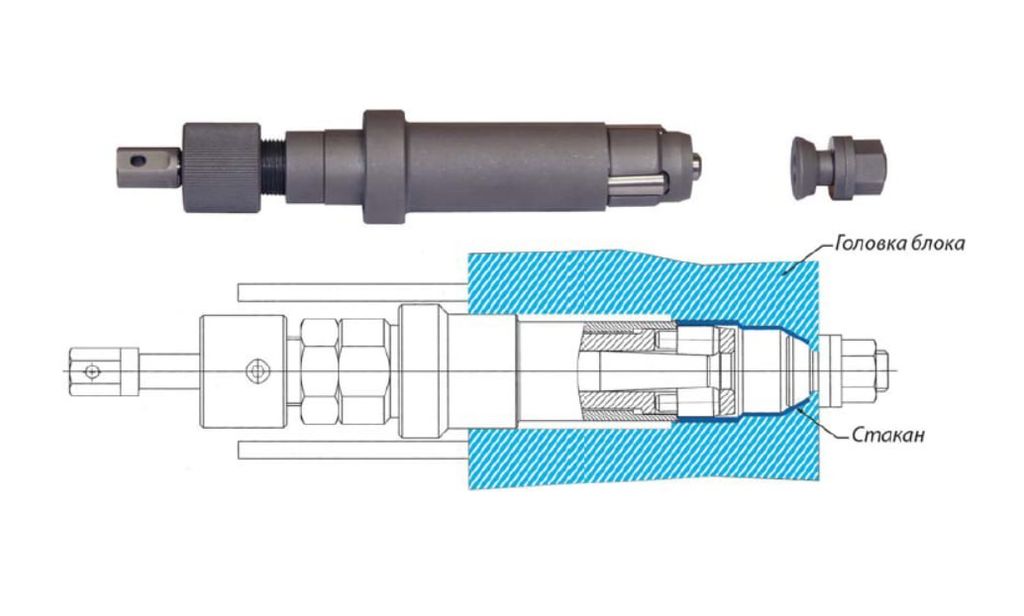

Вытянуть на себя до упора веретено вальцовки ВД-З2 и в этом положении вставить вальцовку в стакан (рис. 5).
З. Поджимая хвостовик веретена в осевом направлении и вращая его по часовой стрелке, развальцевать цилиндрический участок стакана.
Развальцовку следует прекратить в тот момент, когда между хвостовиком веретена и накидной гайкой (рис. 6) останется зазор равный примерно 3 - 5 мм.
Вращая веретено против часовой стрелки, вывести его из зацепления с роликами и стаканом и вытащить вальцовку из гнезда блока.
Свинтить гайку с натяжного болта и вытащить болт из стакана.
Таким образом, форсуночный стакан будет закреплён в гнезде головки блока основным (цилиндрическим) поясом.
