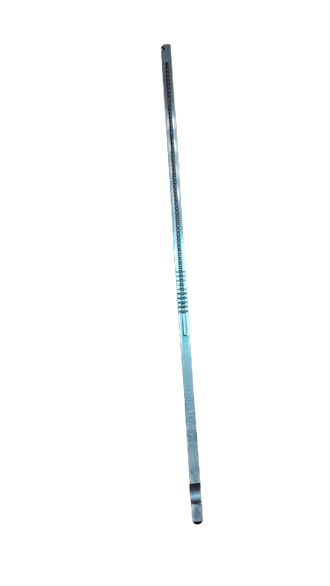

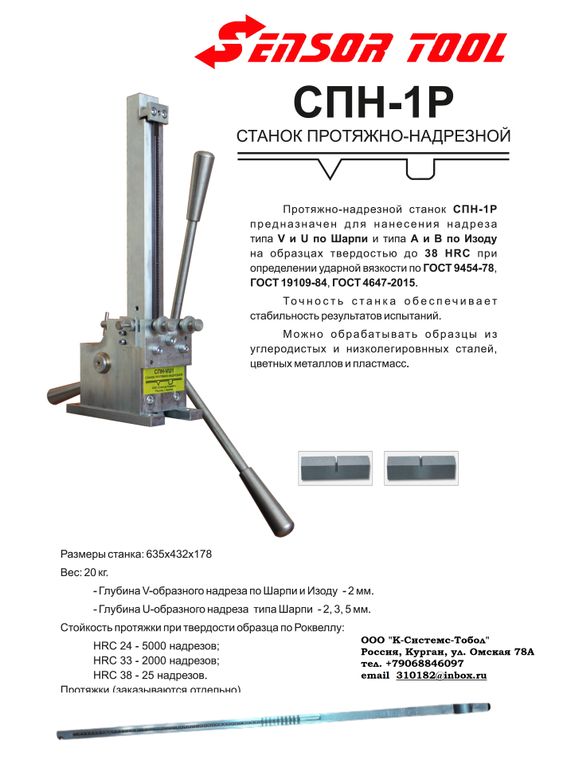

Протяжка для U и V образных надрезов на образцах

Протяжки импользуются для формирования V-образных и U-образных концентраторов напряжений на металлических образцах. Их применение необходимо при испытаниях на ударный изгиб, проводимых на маятниковых копрах, в соответствии с требованиями ГОСТ 9454-78 и стандарта ASTM E23-02a.

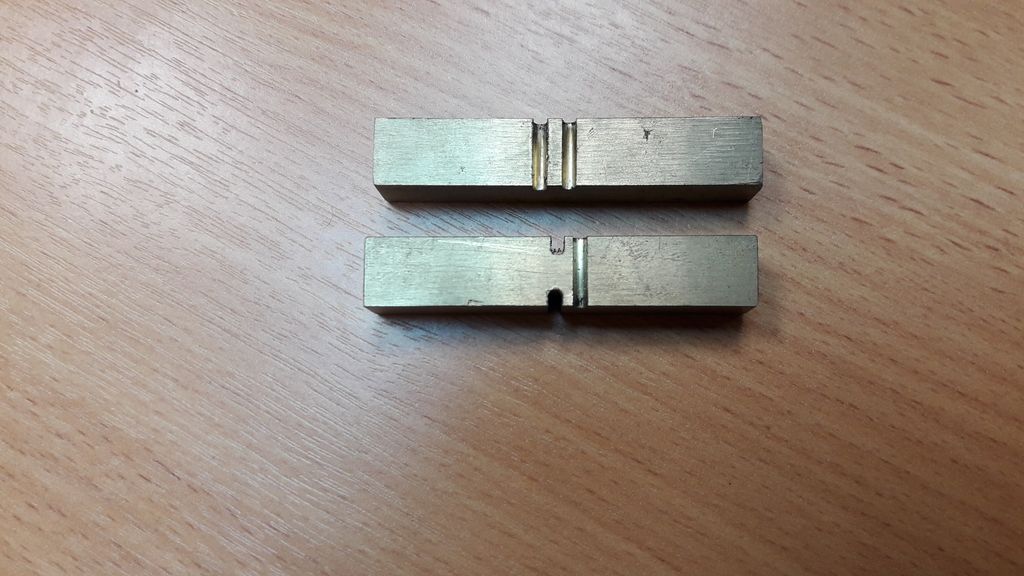

С их помощью можно создавать надрезы типа V и U глубиной 2, 3 и 5 мм.

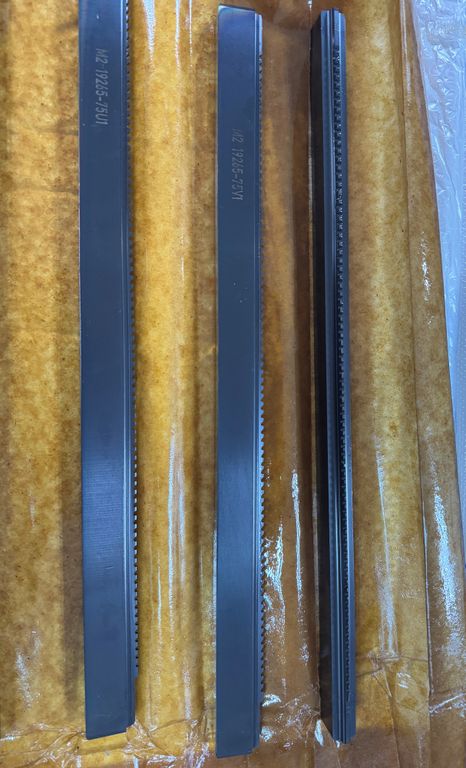

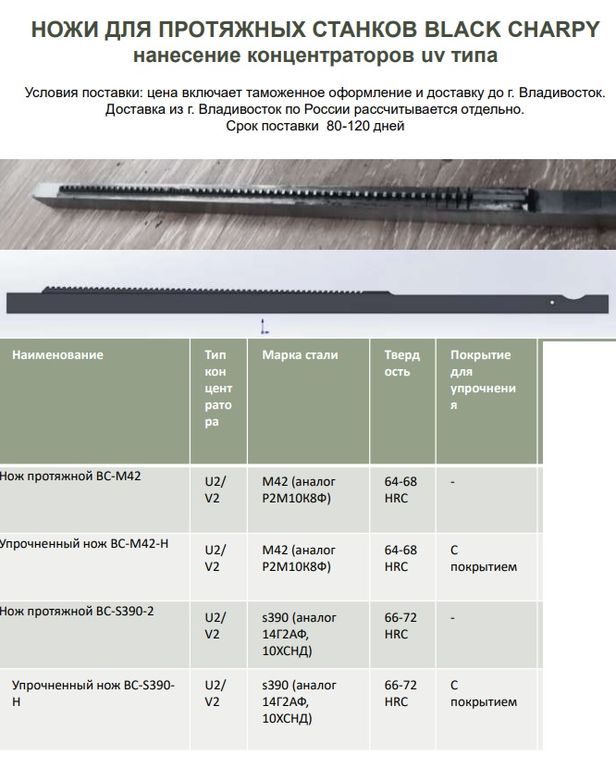

Материалом изготовления служит Р6М5 - это быстрорежущая сталь, обладающая высокой универсальностью и экономичностью, пригодная для обычной резки. Р6М5, характеризующийся твердостью в диапазоне 62-64 HRC и повышенной устойчивостью к износу.

Стандартные протяжные ножи применяются для обработки образцов с твердостью не более 40 HRC. Для более твердых материалов, до 50 HRC, а также при больших объемах испытаний, рекомендуется использовать упрочненные ножи с покрытием из алюмонитрида титана (TiAlN). Они особенно эффективны при работе с износостойкими материалами, такими как нержавеющая сталь.

Обычные протяжки рассчитаны на обработку свыше 20 тысяч образцов.

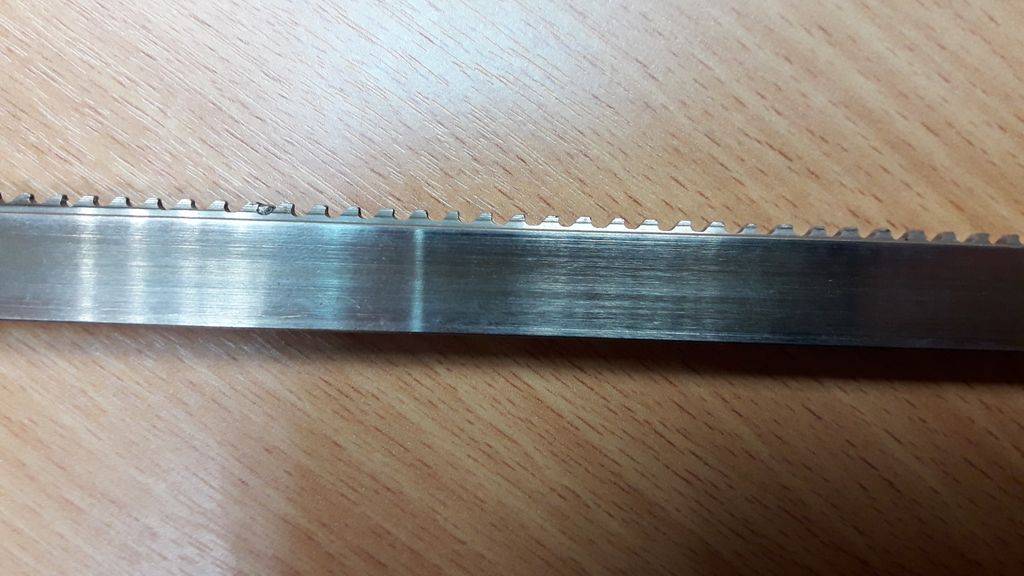

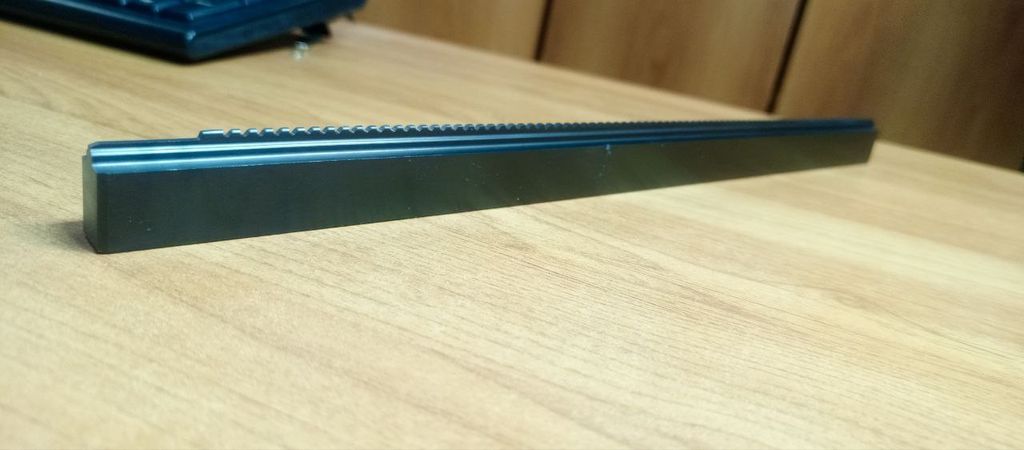

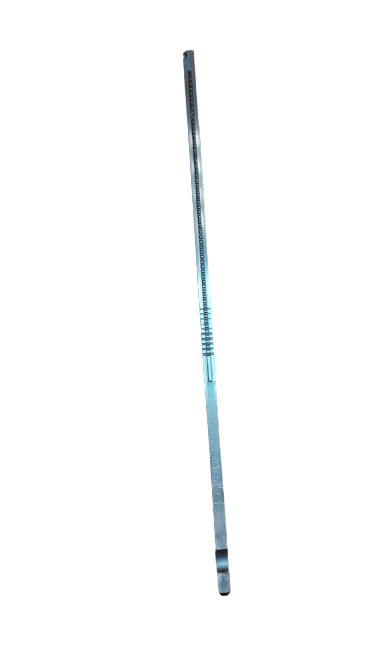

Конструкция ножей включает в себя 54 зуба (74 зуба для надреза глубиной 5 мм), причем последние 4 зуба выполняют калибрующую функцию. Шаг между зубьями составляет 0,04 мм.

Протяжка – это многолезвийный режущий инструмент, оснащенный последовательностью выступающих лезвий, расположенных перпендикулярно направлению основного движения. Он предназначен для обработки, где главное движение лезвия является поступательным или вращательным, а движение подачи отсутствует.

Классификация протяжек осуществляется по ряду критериев:

• По конфигурации обрабатываемого отверстия:

  • Цилиндрические протяжки: используются для обработки цилиндрических отверстий и являются наиболее распространенным типом.
  • Конические протяжки: предназначены для обработки конических отверстий.
  • Ступенчатые протяжки: формируют отверстия с несколькими ступенями диаметра.
  • Профильные протяжки: создают отверстия сложной формы (например, квадратные или шестигранные) и применяются для изготовления канавок и пазов сложной конфигурации.
  • Крестовые протяжки: служат для получения крестообразных отверстий.

• По характеру перемещения:

  • Прямолинейные протяжки: инструмент движется вдоль оси отверстия.
  • Вращающиеся протяжки: в процессе протягивания инструмент вращается, что способствует улучшению качества обработки и уменьшению усилий резания.

• По функциональному назначению:

  • Черновые протяжки: удаляют значительный слой материала.
  • Чистовые протяжки: обеспечивают высокую точность размеров и гладкость поверхности.
  • Отделочные протяжки: придают поверхности отверстия максимальную чистоту.

• По материалу изготовления:

  • Быстрорежущие стали: подходят для обработки большинства металлов, обеспечивая хорошую износостойкость.
  • Твердые сплавы (карбиды): применяются для обработки твердых и абразивных материалов, демонстрируют повышенную износостойкость.
  • Керамокомпозиты: используются для обработки особо твердых и износостойких материалов.

Протяжки могут отличаться направлением лезвий (кольцевые или винтовые зубья для внутренних поверхностей, прямые или наклонные – для наружных) и количеством протяжек в комплекте (однопроходные или многопроходные).

При выборе протяжки учитываются: материал режущей части (для углеродистых и легированных сталей — Р18 или Р6М5, для чугуна — твердые сплавы); конструкция (цельные - для точности, сборные – для экономии при больших размерах); методика обработки (ступенчатая, профильная или прогрессивная); расположение лезвий (прямое, наклонное, винтовое, кольцевое) и назначение (для наружных или внутренних поверхностей).
