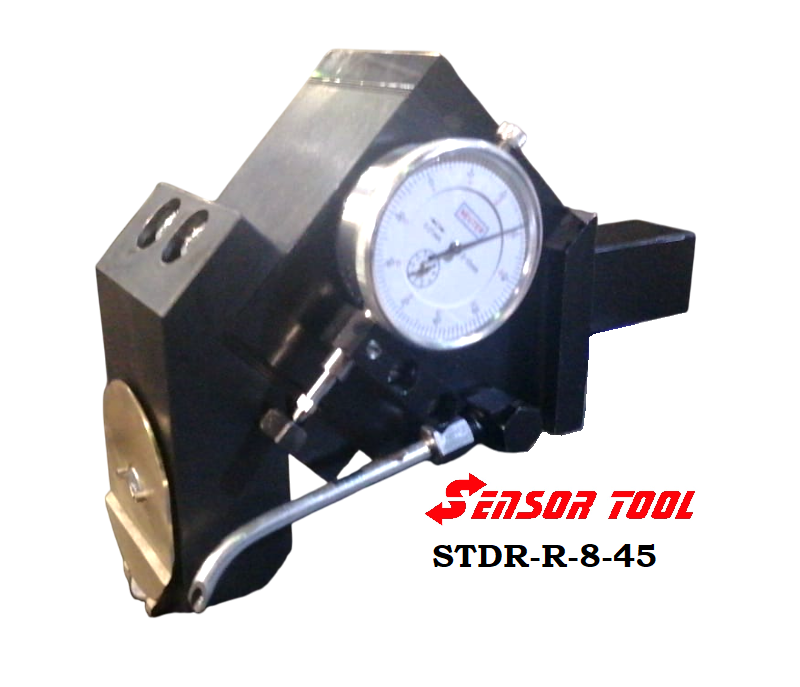

STDR-R-8-45 Однороликовый накатной инструмент для упрочнения канавок и радиусов галтелей

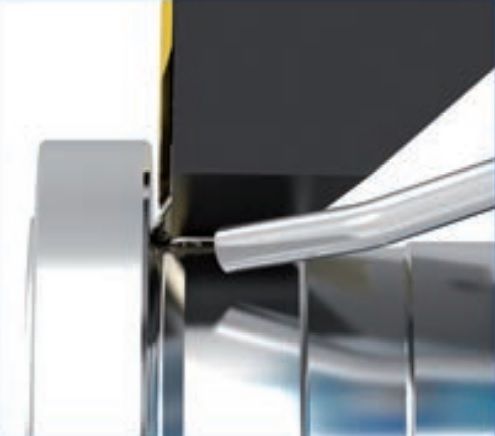

Для обработки галтелей на точеных деталях, таких как валы, винты, тяги, торсионы.
Глубокая прокатка методом врезания. Один самоустанавливающийся ролик.
Контроль усилия прокатки в зависимости от радиуса галтели с помощью числового индикатора.

Используется на обычных токарных станках или станках с ЧПУ.
Полная обработка за одну операцию зажима.
Может использоваться как правый или левый инструмент.
Возможно вращение в обоих направлениях.

В корпус основания вставляется хвостовик инструмента и
оснащается прогрессивной пружинойс низким коэффициентом трения.
В стандартном исполнении имеется измерительный прибор для косвенной индикации усилия пружины.

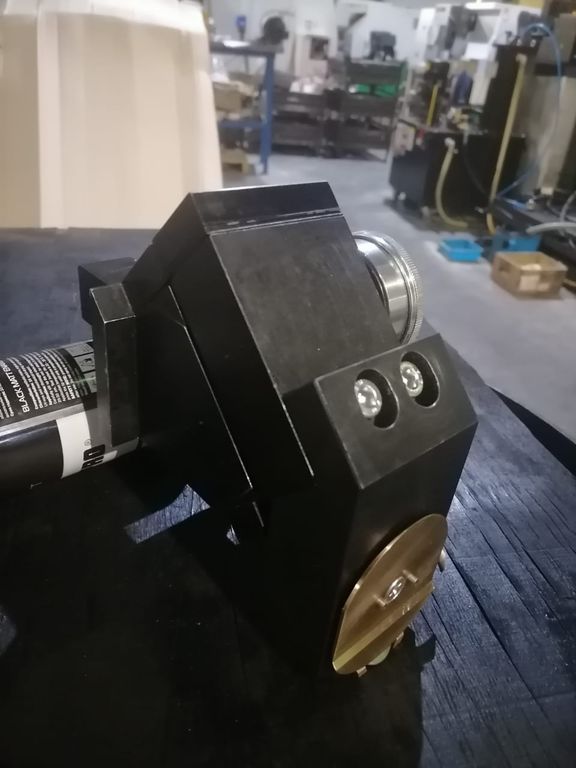

Роликовая головка с роликом крепится к подпружиненной части основного корпуса. Под действием радиальных и осевых сил качениядержатель ролика упруго изгибается относительно держателя инструмента.
Ролик перемещается в сепараторе и опирается на опорный корпус с большими игольчатыми подшипниками.

Макс. Периферийная скорость: 20 м/мин.
Макс. Усилие обкатки: 20 кН.

Инструменты STDR оснащены роликом с угловым профилем специально разработанным для накатки радиусов.

Используется на токарных станках с ЧПУ или обычных токарных станках с ЧПУ
Обработка за один установ.
Обработка всех металлических материалов с пределом прочности на растяжение до 1400 Н/мм2

и максимальной твердостью HRC ≤ 40.
Достижимое качество поверхности Rz < 1 мкм (Ra = 0,1 мкм)

Угол наклона ролика составляет 45°

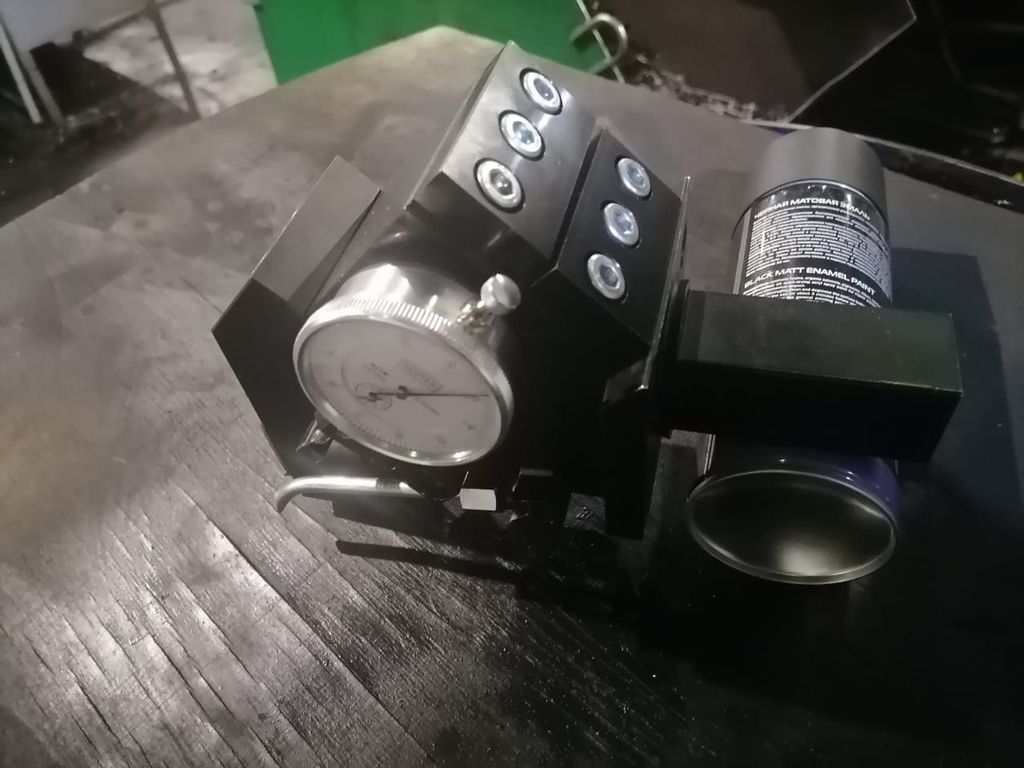

Индикатор с круглой шкалой позволяет отслеживать значение усилия накатки.

 STDR burnishing tools are designed for processing cylindrical shafts, plane surfaces, as well as
spherical and tapered work pieces. The STDR tools have an angled contour roller that is especially suited
for burnishing radii. The angle of the roller can either be 45° or 90° and enables you to process the whole
radius. A dial indicator allows to check the rolling force indirectly.
