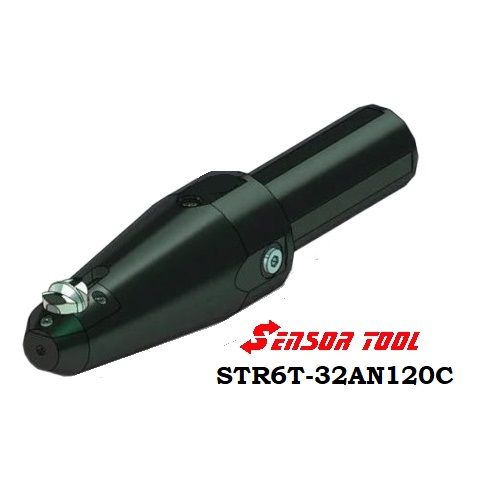

Универсальный поворотный инструмент для роликовой обкатки (накатного полирования) корня резьбы в отверстиях роликами. Устанавливается в револьверной головке токарного центра с ЧПУ или инструментальной стойке на универсальном токарном станке. Поверхности деталей обрабатываются с точностью до Ra 0,1 с использованием скоростей, соответствующих методам финишной обработки.

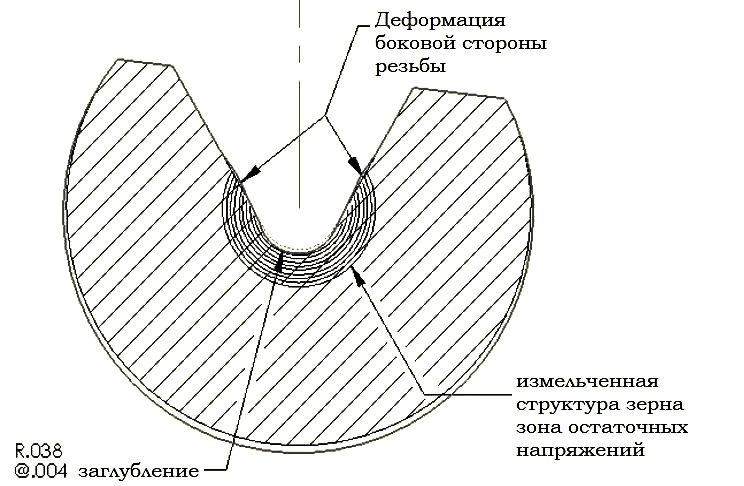

Холодная прокатка корня резьбы — это процесс полировки радиуса корня предварительно нарезанной резьбы в соединении с вращающимся плечом. Закаленный валик, по профилю аналогичный изготавливаемой резьбе, прикладывается к радиусу корня конической резьбы, и давление заставляет валик проникать в поверхность среза радиуса корня, вытесняя и холодноформуя материал резьбы.
Эта деформация приводит к холодной обработке материала, улучшая качество поверхности, а также уплотняет и смещает зерна материала корня резьбы.
Опыт применения процесса холодной прокатки корня резьбы в промышленности показал увеличение усталостной долговечности в 3–5 раз по сравнению с аналогичными необработанными соединениями в тех же условиях эксплуатации.
Наличие упругого элемента обеспечивает постоянное усилие обкатывания в любой точке обрабатываемой поверхности.
Поворотный однороликовый обкатник простой и универсальный, не требуют значительного рабочего усилия, которое полностью воспринимается узлами станка.
Изменение размера поверхности при обкатывании и раскатывании связано со смятием микронеровностей и пластической объемной деформацией детали. Не следует использовать обратный ход в качестве рабочего хода, т.к. повторные проходы в противоположных направлениях могут привести к излишнему деформированию поверхностного слоя.
Обкатывание повышает предел усталости деталей на 80% и более, оказывая благоприятное воздействие на эксплуатационные качества деталей.
Снижение затрат на механическую обработку * Исключите вспомогательные операции и станки * Полирование на токарных центрах с ЧПУ и универсальных токарных станках • Произведите отделку поверхности от Ra 0,6 до Ra 0,1 * Экономичный срок службы инструмента с твердосплавными роликами и восстановлением роликов

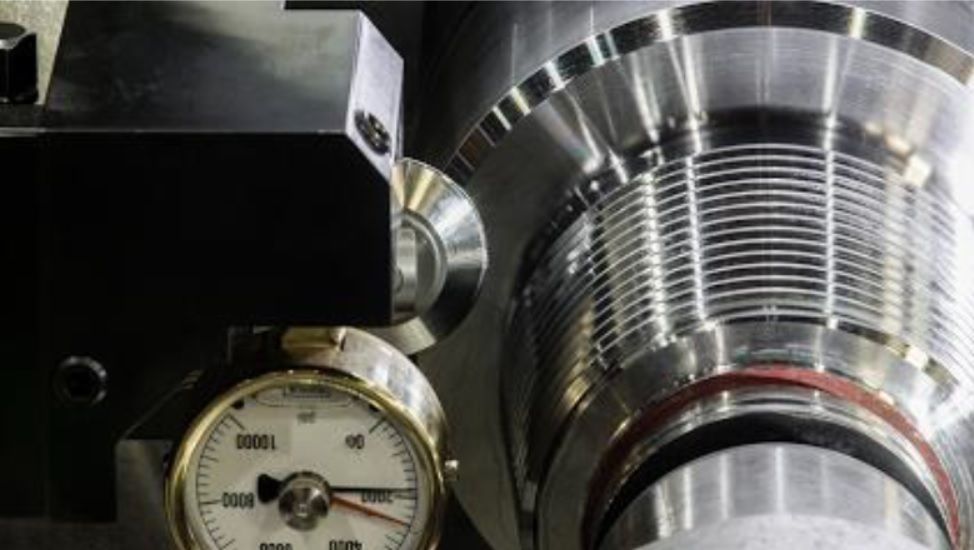

В нефтяной промышленности отрезки труб соединяются резьбой для образования бурильной колонны, представляющей собой серию соединенных труб. Бурильные колонны используются в суровых условиях эксплуатации, что обуславливает необходимость в более прочных и долговечных резьбовых соединениях; специалисты отрасли используют процесс, известный как холодная прокатка корня резьбы, для достижения этих улучшенных характеристик. Холодная прокатка корня резьбы включает в себя полировку радиуса корня резьбы, которая была свеженарезана или ранее нарезана в роторном соединении с бурильным валом. Закаленный вал прижимается к радиусу корня резьбы, а затем прикладывается давление, так что закаленный вал проникает в поверхность радиуса корня резьбы. Соединения, выполненные методом холодной прокатки корня резьбы, в основном используются в морских буровых работах. Однако эти соединения также оказались выгодными для наземных буровых работ — особенно с ростом бурения с большим радиусом действия, многоствольных скважин и горизонтальных скважин, которые могут значительно увеличить нагрузку на резьбовые соединения в этих бурильных колоннах. Холодная прокатка корня резьбы может существенно повысить рентабельность инвестиций (ROI) за счет значительного увеличения срока службы оборудования — в три-пять раз. Увеличение срока службы изделия приводит к снижению затрат на оборудование, что, в свою очередь, улучшает финансовые показатели вашей компании. Холодная прокатка корня также может снизить напряжение в корне резьбы, уменьшить скорость химической эрозии и помочь вам сохранить рабочие места, переведя работу на собственное предприятие. Давайте подробно рассмотрим различные преимущества процесса холодной прокатки корня. Повышенная прочность. Холодная прокатка корня увеличивает усталостную прочность каждого соединения с вращающимся плечом, создавая гораздо более прочное соединение. Эта повышенная прочность является результатом эффекта упрочнения в процессе, который, по сути, изменяет структуру зерен стали с однородной на структуру с многочисленными дислокациями. В ходе этого процесса структура стального материала изменяется на атомном уровне; в типичной стальной модели кристаллическая структура имеет однородную, решетчатую структуру. В результате сжатия в процессе прокатки эта структура изменяется, вызывая множество различных дислокаций в стали. Эти дислокации вызывают сцепление кристаллических структур, что делает готовое изделие намного прочнее. Эти дислокации помогают предотвратить повреждения во время работы инструмента и препятствуют развитию мелких трещин в более крупные структурные дефекты, которые могут потребовать дорогостоящего ремонта или значительно сократить срок службы изделия. Снижение напряжения в корне резьбы. Самое слабое место резьбового соединения находится вблизи его корня. Величина напряжения в корне зависит от конкретного типа используемой резьбы; крупная резьба снижает напряжение, а мелкая — увеличивает. Холодная прокатка корня резьбы позволяет устранить растягивающее напряжение, создавая небольшую зону остаточного сжимающего напряжения в области корня резьбы — это компенсирует растягивающее напряжение, возникающее во время работы и в других критически важных областях корня резьбы. Исследования показали, что трещины, образующиеся в холоднокатаных соединениях, имеют значительно низкое соотношение сторон трещины, обычно от 30 до 50 процентов. Дислокации в стальном материале препятствуют росту трещин в длину, и уменьшение длины трещин имеет решающее значение для максимальной отдачи от первоначальных инвестиций. Длинные и неглубокие трещины могут привести к разрушению конструкции соединения, потенциально вызывая внезапную остановку производства. Напротив, глубокие трещины легче обнаружить и отремонтировать, что гарантирует возможность ремонта или восстановления поврежденной бурильной колонны до полного разрушения конструкции. Это позволит избежать дорогостоящих остановок и масштабных работ по техническому обслуживанию. Снижение химической эрозии. В процессе холодной прокатки корня резьбы, предварительно нарезанной в вращающемся бурильном соединении, происходит полировка. В целом, этот процесс деформирует и подвергает материал холодной обработке, улучшая общую чистоту поверхности резьбы. Это позволяет получить более ровную, однородную поверхность на профиле резьбы, уменьшая количество царапин и дефектов. Это не только снижает напряжение и повышает прочность, но и уменьшает химическую эрозию. Любые дефекты материала, особенно царапины, ускоряют скорость химической эрозии, поскольку они имеют зазубренную и пористую структуру, а также склонны удерживать коррозионные химические вещества, обычно используемые в буровых работах. Когда дефекты сглаживаются в процессе полировки, остается меньше углублений и щелей, где могут закрепиться эти коррозионные химические вещества, замедляя скорость химической эрозии. Это повышает общую производительность и снижает потребность в дорогостоящем ремонте, что в долгосрочной перспективе экономит деньги. Перенос работ на собственное предприятие. Благодаря холодной прокатке корневых валков крупные компании могут перевести работы на собственное предприятие, одновременно сохраняя рабочие места и улучшая рыночную экономику. Когда вы решите внедрить этот процесс в свою деятельность...
В условиях высокого давления, высокой насыщенности и/или высокой коррозии износ компонентов трубопроводов неизбежен. Применение холодной прокатки корня (CRR) после накатки резьбы на резьбовых соединениях труб позволяет специалистам нефтегазовой отрасли снизить разрушительное воздействие факторов окружающей среды, повышая долговечность и общий срок службы компонентов. Хотя процесс CRR может сэкономить средства компаниям нефтегазовой отрасли, для достижения этой цели необходимо использовать высококачественные инструменты. К сожалению, не все поставщики технологий CRR одинаковы. Мы устанавливаем более высокую планку, предлагая инструменты для обкатки резьбы CRR, разработанные для того, чтобы помочь вам получить максимальную отдачу от ваших инвестиций и сэкономить сотни тысяч рублей в долгосрочной перспективе. COLD ROOT ROLLING

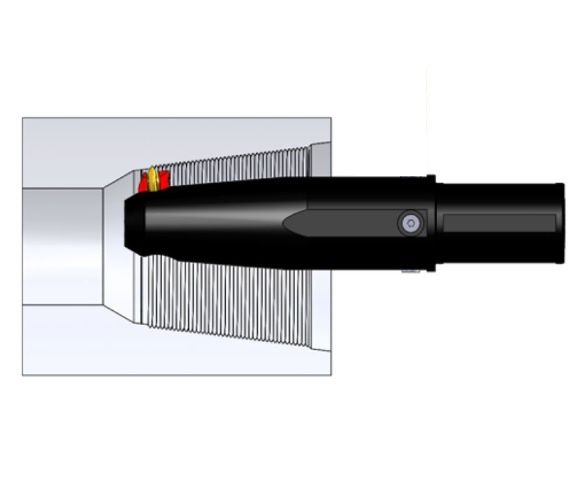

CJ winter 11069 SERIES INTERNAL THREAD

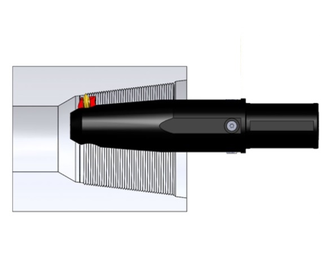

ХОЛОДНОЕ ОБКАТЫВАНИЕ КОРНЯ РЕЗЬБЫ - ЭТО ПРОЦЕСС ПОВЕРХНОСТНОЙ ДЕФОРМАЦИИ КОРНЕВОГО РАДИУСА ПРЕДВАРИТЕЛЬНО НАРЕЗАННОЙ РЕЗЬБЫ В РЕЗЬБОВОМ СОЕДИНЕНИИ. Закаленный ролик, аналогичный по профилю изготавливаемой резьбе, помещается в контакт с корневым радиусом конической резьбы, и прикладывается давление, чтобы заставить ролик проникнуть в поверхность среза корневого радиуса, смещая и холодно деформируя материал поверхности.

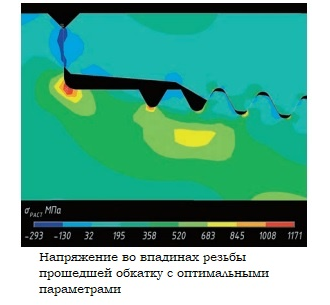

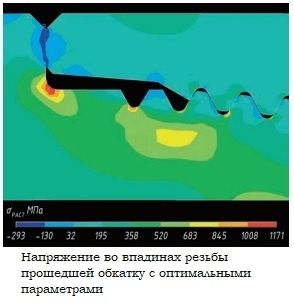

Такая деформация обеспечивает холодную обработку материала, улучшая качество поверхности, уплотняя и вытесняя зерна материала в корне резьбы.
Промышленный опыт использования процесса холодного накатывания корня резьбы свидетельствует об увеличении усталостного ресурса в 3-5 раз по сравнению с аналогичными необработанными соединениями в тех же рабочих условиях.

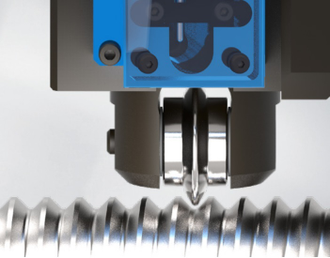

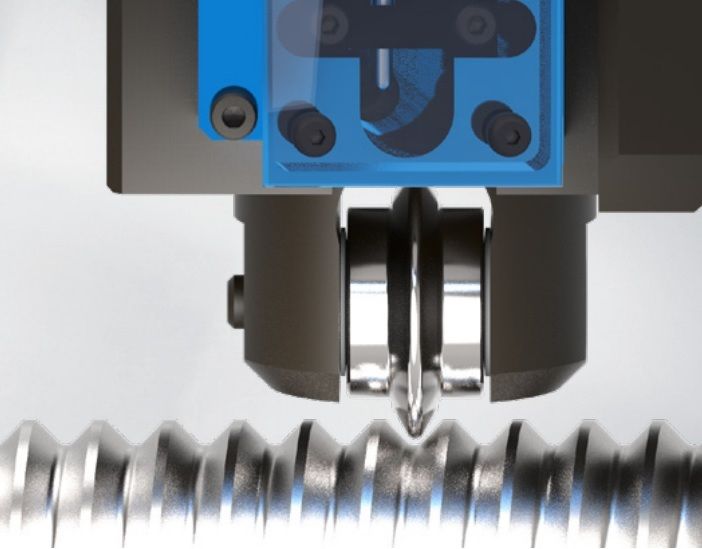

Cold root rolling tool is a tool for cold root rolling of threads. It allows surface deformation of the root radius of a pre-cut thread in a threaded joint. 14
Operating principle: A hardened roller, similar in profile to the thread to be produced, is placed in contact with the root radius of the tapered thread. Pressure is then applied to force the roller into the shear surface of the root radius, displacing and cold deforming the surface material.

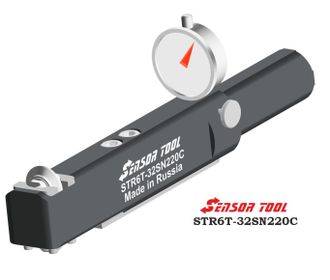

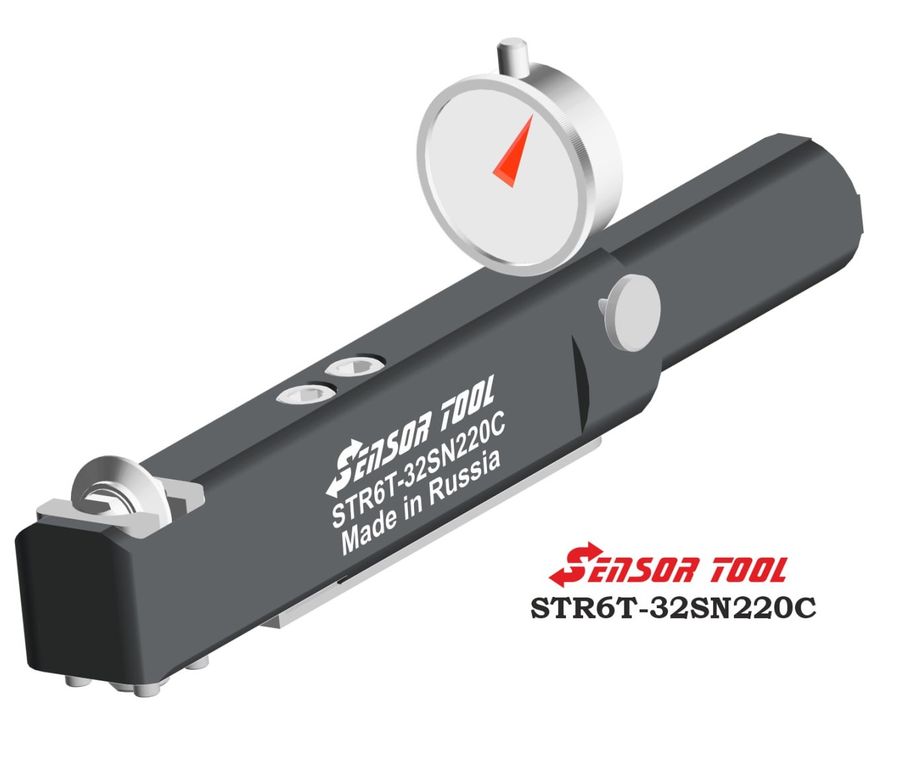

Rotary roller burnishing tool for external surfaces with die steel rollers is installed in the turret head of the CNC lathe machine center or tool post of the conventional lathe.

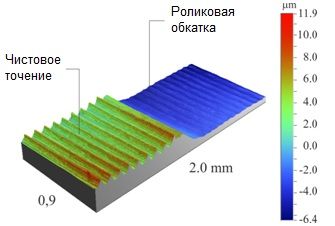

Workpiece surfaces are rolled to an accuracy of Ra 0.1 using speed rates corresponding to finishing methods.
Thread root rolling is performed with an interchangeable roller with a radius corresponding to the radius of the thread profile depression.
The roller can be adjusted in several axes, including the possibility of adjusting the roller to the thread angle.
В НЕКОТОРЫХ ИССЛЕДОВАНИЯХ БЫЛИ ПОЛУЧЕНЫ ЛАБОРАТОРНЫЕ РЕЗУЛЬТАТЫ, СВИДЕТЕЛЬСТВУЮЩИЕ О 27-КРАТНОМ УВЕЛИЧЕНИИ СРОКА СЛУЖБЫ, НЕПОСРЕДСТВЕННО СВЯЗАННОГО С ПРОЦЕССОМ ХОЛОДНОЙ КОРНЕВОЙ ПРОКАТКИ.
Um Oberflächen zu Verdichten müssen diese rolliert bzw. glattgewalzt werden. Je nach Anwendung müssen hierbei große Oberflächen oder nur kleinste Bohrungen bearbeitet werden. Für jede Variante bieten wir das passende Werkzeug an.
Roller burnishing tool for external surfaces with carbide rollers or die steel rollers is installed in the turret of the CNC lathe or tool rack on the universal lathe. Workpiece surfaces are burnished to an accuracy of Ra 0.1 using speed rates corresponding to finishing methods.
The presence of an elastic element ensures a constant rolling force at any point on the work surface.
The single-roller roller is simple and versatile, but requires a significant working force which is fully absorbed by the machine's assemblies.
The change in surface size during rolling and unrolling is due to the buckling of microroughnesses and the plastic volume deformation of the workpiece. The reverse stroke should not be used as a working stroke, since repeated passes in opposite directions can result in excessive deformation of the surface layer.
COLD ROOT ROLLING? Can be used on any CNC lathe machine Self-contained equipment require no exterior power device Internal accumulator maintains constant strain at all times EPL (Error-Proof Loading) machine eliminates possibilities of incorrectly loading the wheels No conversions: Hydraulic pressure and curler force values are 1:1; no calculations needed Liquid-filled pressure gauge lets in for value readings post-cycle CJWinter’s in-house engineering support team is on hand for any technical questions
Reducing machining costs * Exclude auxiliary operations and machine tools * Polishing on CNC lathes and universal lathes *Finish the surface from Ra 0.6 to Ra 0.1. * Economical tool life with carbide rollers and tool steel rollers
Инструмент и оснастка для станков и машин для бесстружечной обработки металла.
Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish.
