Технологии инкрементальной формовки, которые включают в себя формование с локализацией зоны пластической деформации, представляют собой одно из направлений развития гибких производственных систем в области механической обработки металлов под давлением. За последние десять лет данные технологии успешно исследуются и внедряются на предприятиях в Японии, США и нескольких европейских странах.

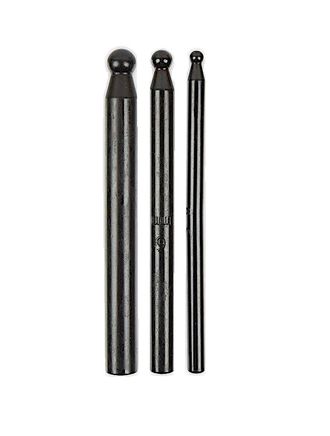

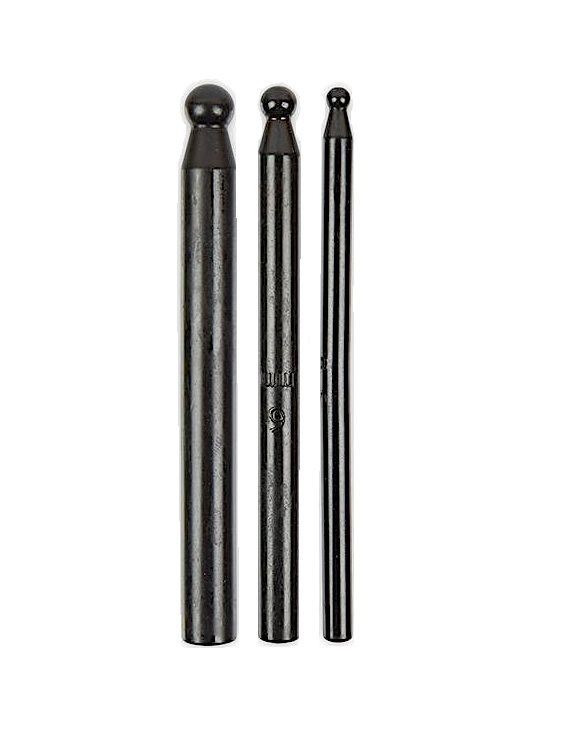

Формовочные инструменты играют важную роль в процессе инкрементального формообразования листа. Для обеспечения непрерывного точечного контакта между листом и формующим инструментом используется массивная державка с полусферическая головкой (пуансон). При очень крутых углах наклона стенок эффективно использовать инструмент меньшего размера, чем диаметр сферы, чтобы избежать контакта между хвостовиком и листом. Форма инструмента должна учитываться при создании траектории движения инструмента.
После определения формы инструмента обычно выбирается определенный радиус полусферической шаровой головки и материал инструмента. В большинстве случаев подходят инструменты с шаровой головкой, изготовленные из инструментальной стали.
Кроме того, головка инструмента может быть покрыта или изготовлена из твердосплава
для уменьшения трения и увеличения срока службы инструмента
Применение инкрементальной формовки позволит:
Избежать использования тяжелых и дорогостоящих штамповых оснасток, переходя к управлению через комплексное моделирование процессов формообразования листовых изделий.
Увеличить эффективность формовочного процесса с помощью роботов типа KUKA, которые обеспечивают высокую скорость перемещения инструмента в зоне деформации.
За счет локализации зон пластической деформации достичь характеристик формообразования материала на уровне 60-70% от состояния сверхпластичности без предварительного нагрева.
Распределить деформации по всей заготовке с помощью сложных движений робота, что улучшит прочностные качества и итоговое качество продукции.
Снизить влияние человеческого фактора, что повысит точность и стабильность процесса формоизменения заготовок.
Интегрировать технологии машинного зрения для мониторинга формообразования и обнаружения возможных дефектов.
