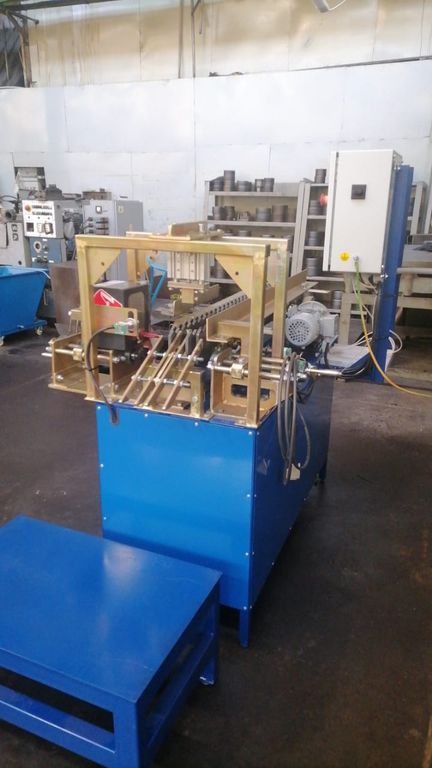

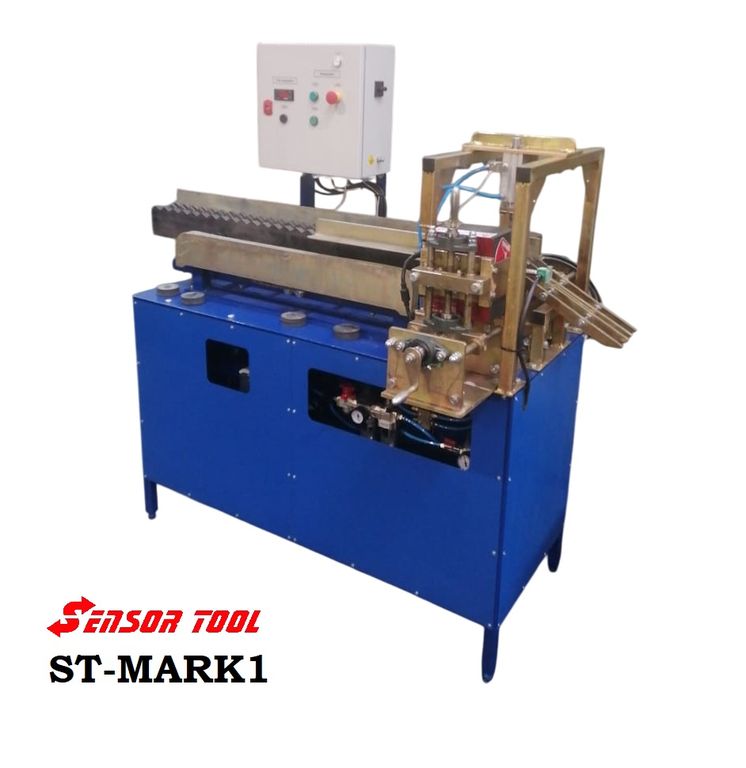

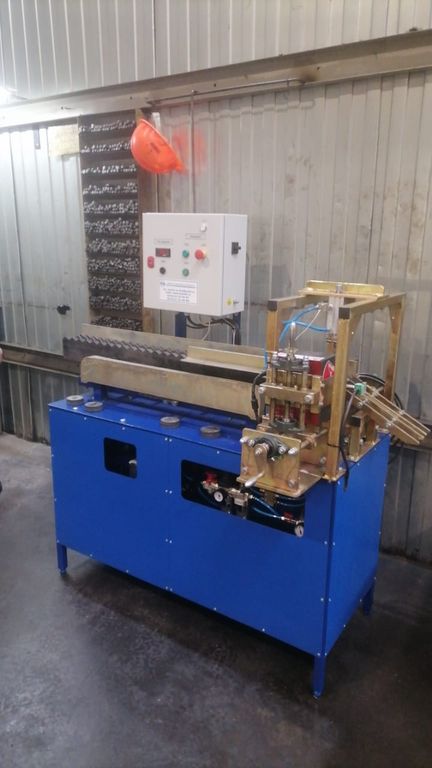

Этот полуавтомат разработан для ударной маркировки торцов шпилек или их заготовок диаметром от 12 до 36 мм.

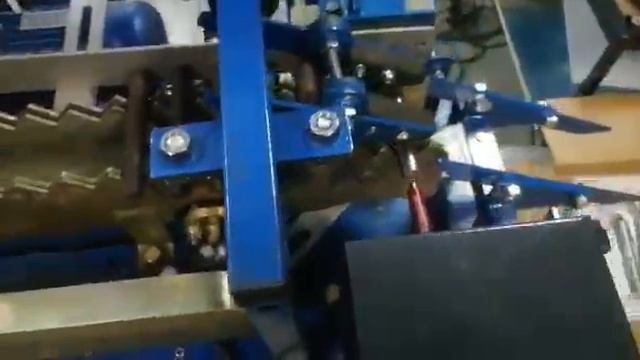

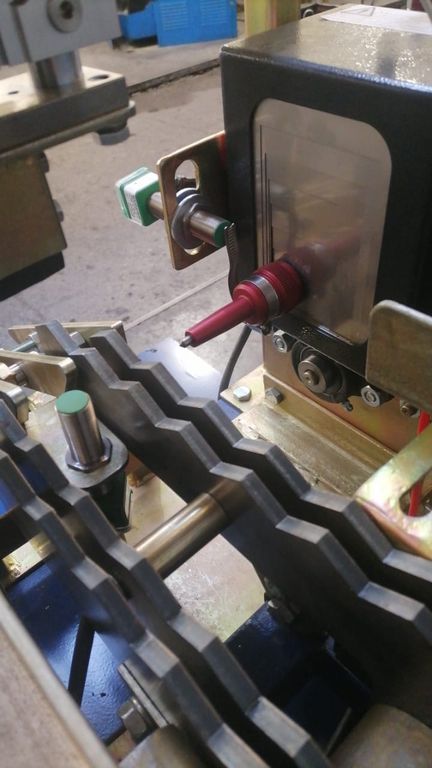

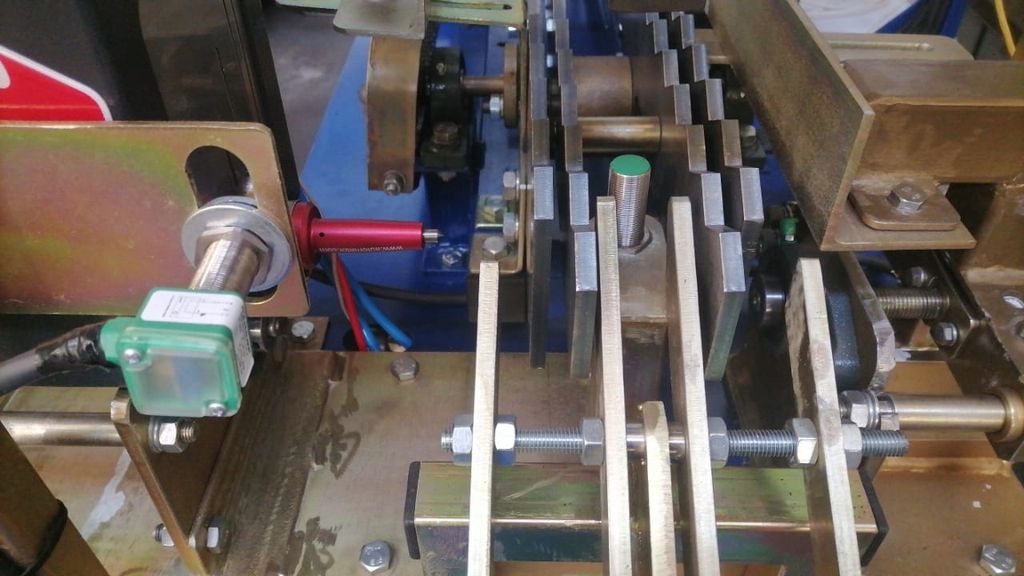

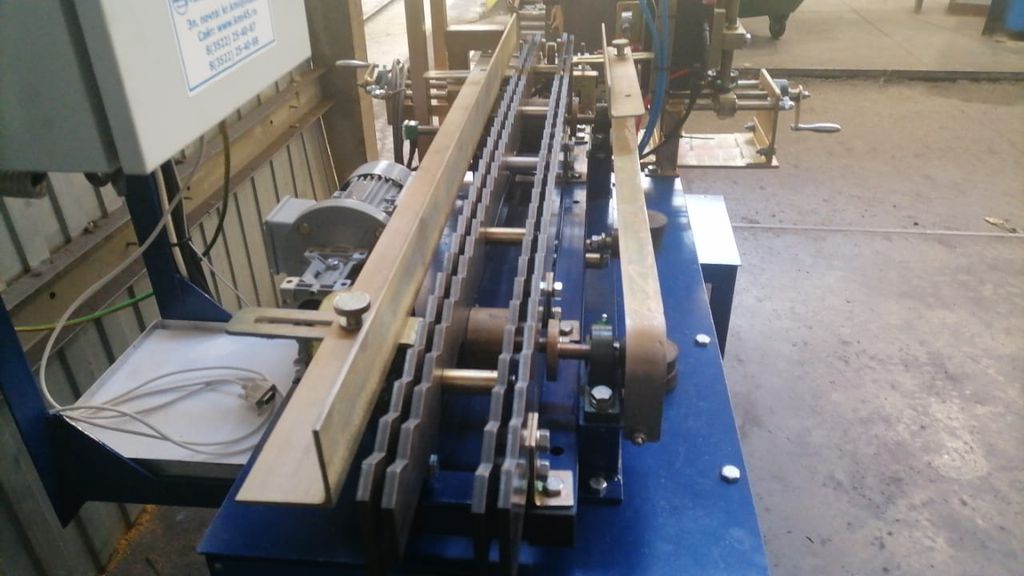

Оператор размещает шпильку в накопительном устройстве с шаговым конвейером. Затем она перемещается в зону маркировки, где происходит нанесение клейма. После маркировки шпилька удаляется с линии, и процесс повторяется. Продолжительность цикла составляет 5-6 секунд.
Если деталь отсутствует, конвейер продолжает движение до её появления.
Простота загрузки деталей позволяет одному оператору обслуживать сразу два конвейера.

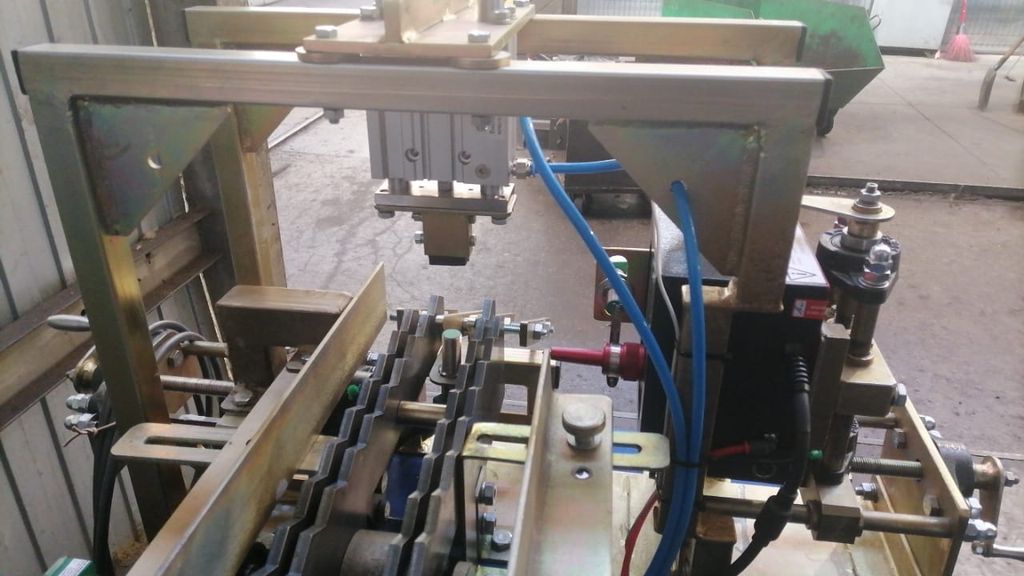

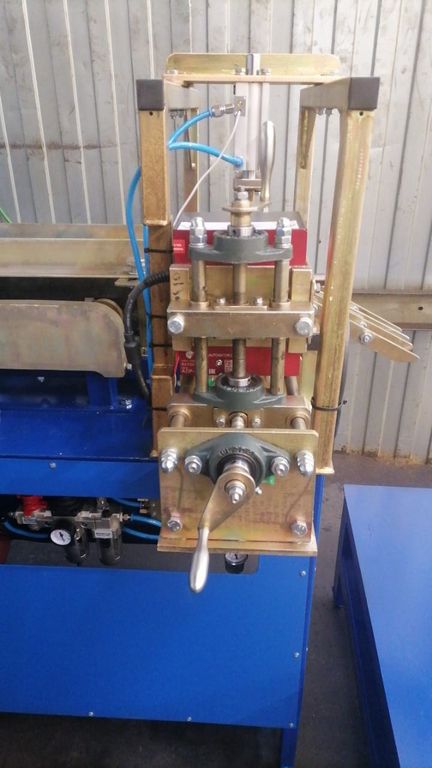

Для точной настройки предусмотрена регулировка высоты, а для работы с шпильками разной длины имеется регулируемый упор.

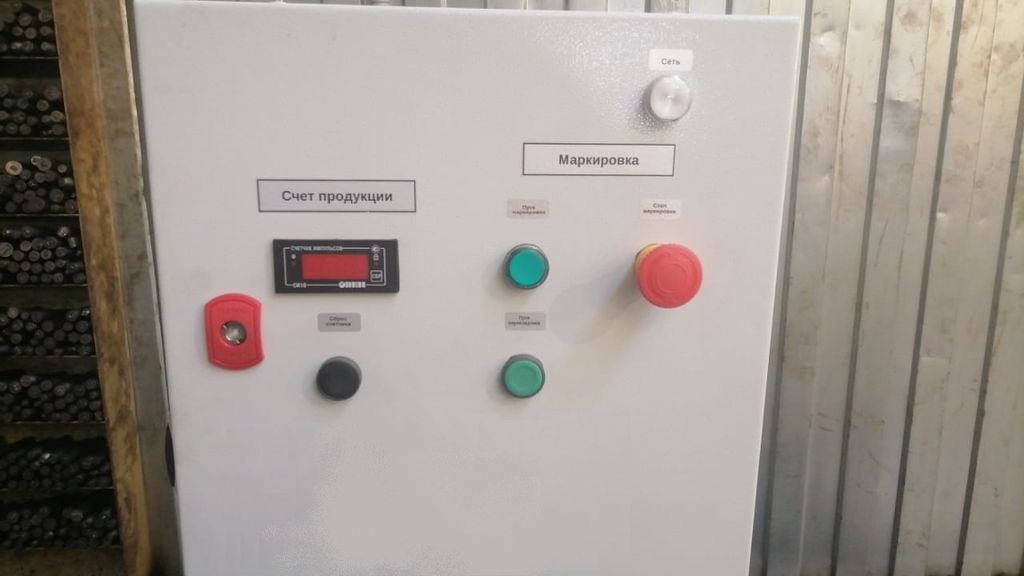

Установлен счетчик для отслеживания количества деталей. Информация отображается на панели управления.
В этом полуавтомате используется "Ударно-точечная система АДР-2560 с контроллером АС 250", но возможна установка иных маркировочных систем.
Оборудование оснащено безмасленным компрессором и не требует подключения к централизованной пневмосистеме.
Во встроенный контроллер можно загрузить до 8 программ маркировки.
Допольнительная платная опция - программатор на неограниченное количество программ.
Характеристика
Значение
Габаритные размеры (ДхШхВ), мм
2055х1050х1450
Мощность привода, кВт
0,37
Емкость конвейера, шт.
30
Диаметр пневмоцилиндра, мм
32
Масса машины, кг
220
Ударная маркировка шпилекпроводится согласно требованиям межгосударственных стандартов ГОСТ 11447-80 и ГОСТ 10494-80. 124
Маркировка должна содержать номер партии и товарный знак предприятия-изготовителя. Высота знаков маркировки составляет:
Знаки маркировки должны быть отчётливо видны невооружённым глазом. 12
Также шпильки номинальным диаметром резьбы d ≥ 5 мм классов прочности 5.6, 8.8 и выше маркируются углублёнными знаками с нанесением класса прочности и товарного знака изготовителя на участок шпильки без резьбы. Если маркировка на участке без резьбы невозможна, допускается маркировка только класса прочности на гаечном конце шпильки. 5
