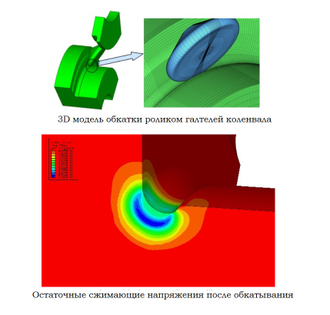

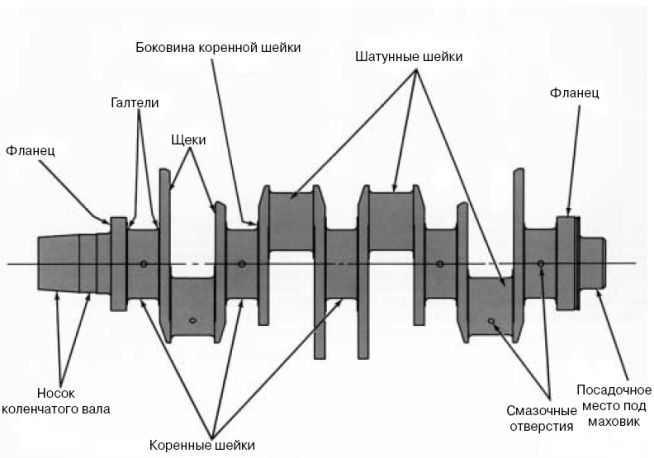

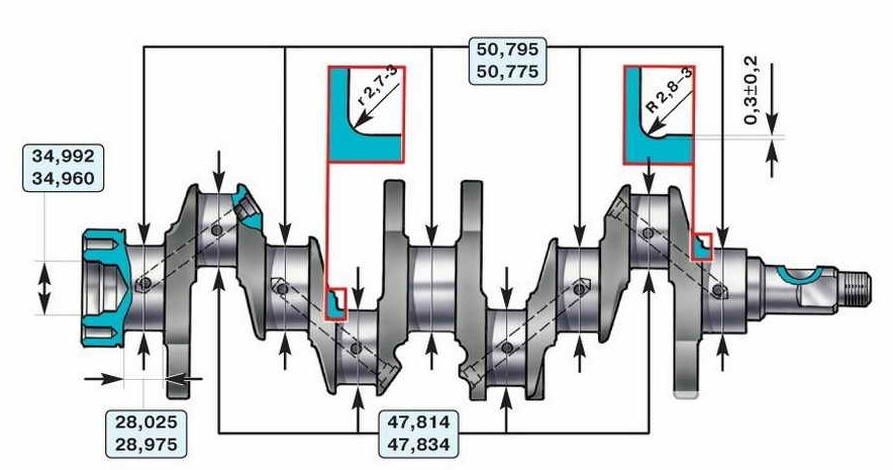

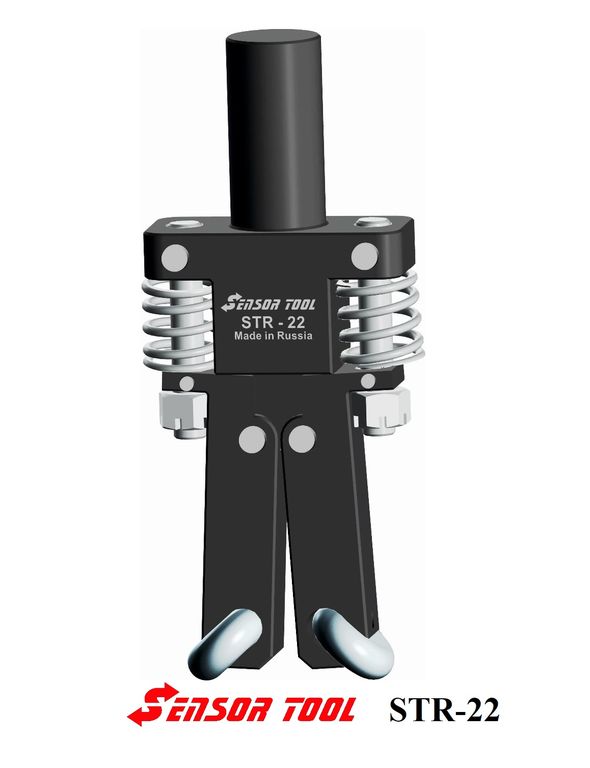

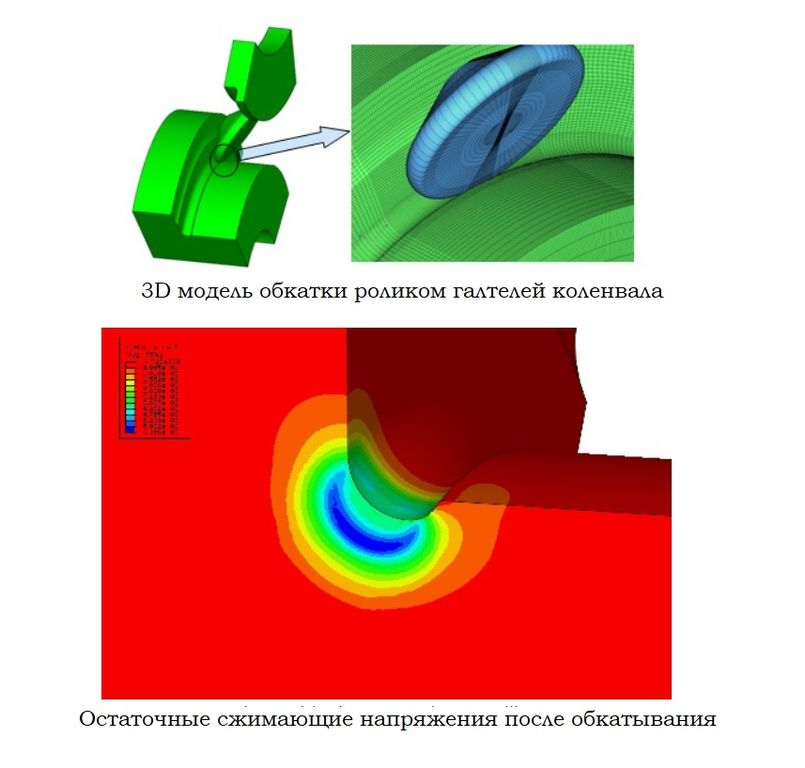

Двухроликовый инструмент применяется для роликовой обкатки галтелей коленвалов (накатного полирования)
В процессе обкатки галтелей снижается концентрация напряжений и улучшается шероховатость поверхности, создается поверхностный наклеп.
Максимальное усилие обкатки 120 кг
Устройство может накатывать упрочненный слой на поверхности детали глубиной до 0,05 мм.
Ролики выполнены из штамповой стали. Необходима обильная подача СОЖ в зону деформации.

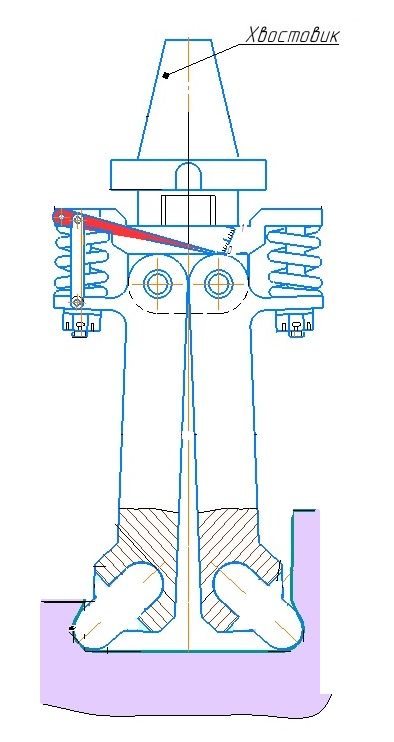

Инструмент устанавливается в револьверной головке токарного центра с ЧПУ или инструментальной стойке на универсальном токарном станке. Поверхности деталей обрабатываются с точностью до Ra 0,1 с использованием скоростей, соответствующих методам финишной обработки.
Наличие упругих элементов обеспечивает постоянное усилие обкатывания в любой точке обрабатываемой поверхности.
Инструмент простой и универсальный, но требует значительного рабочего усилия, которое полностью воспринимается узлами станка.
Изменение размера поверхности при обкатывании и раскатывании связано со смятием микронеровностей и пластической объемной деформацией детали. Не следует использовать обратный ход в качестве рабочего хода, т.к. повторные проходы в противоположных направлениях могут привести к излишнему деформированию поверхностного слоя.
Обкатывание повышает предел усталостной прочности деталей на 80% и более, оказывая благоприятное воздействие на эксплуатационные качества деталей.
Снижение затрат на механическую обработку * Исключите вспомогательные операции и станки * Полирование на токарных центрах с ЧПУ и универсальных токарных станках • Произведите отделку поверхности от Ra 0,6 до Ra 0,1 * Экономичный срок службы инструмента с твердосплавными роликами и восстановлением роликов
Um Oberflächen zu Verdichten müssen diese rolliert bzw. glattgewalzt werden. Je nach Anwendung müssen hierbei große Oberflächen oder nur kleinste Bohrungen bearbeitet werden. Für jede Variante bieten wir das passende Werkzeug an.
The double roller tool is used for roller burnishing of crankshaft corner fillets.
During roller burnishing of fillets , stress concentration is reduced, surface roughness is improved and surface naklep is created.
Roller burnishing tool for external surfaces with carbide rollers or die steel rollers is installed in the turret of the CNC lathe or tool rack on the universal lathe. Workpiece surfaces are burnished to an accuracy of Ra 0.1 using speed rates corresponding to finishing methods.
The presence of an elastic element ensures a constant rolling force at any point on the work surface.
The rolling tool is simple and versatile, but requires a significant working force which is fully absorbed by the machine's assemblies.
The change in surface size during rolling and unrolling is due to the buckling of microroughnesses and the plastic volume deformation of the workpiece. The reverse stroke should not be used as a working stroke, since repeated passes in opposite directions can result in excessive deformation of the surface layer.
Reducing machining costs * Exclude auxiliary operations and machine tools * Polishing on CNC lathes and universal lathes *Finish the surface from Ra 0.6 to Ra 0.1. * Economical tool life with carbide rollers and tool steel rollers
Инструмент и оснастка для станков и машин для бесстружечной обработки металла.
Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish.
single Roller burnishing tool Обкатывание и раскатывание поверхностей, Чистовое обкатывание роликами Обработка поверхностей обкатыванием, Обкатка наружной профильной поверхности детали обкатка неполных сферических поверхностей, Обкатку обрабатываемой поверхности производят шариком Площадка неподвижного контакта ролика с деталью, угол вдавливания ролика, усилие вдавливания ролика, Высота микронеровностей, высота микронеровностей при обкатывании, величина перекрытия подачи шириной контактного следа ролика, Упрочняющая обработка обкатыванием, раскатыванием, Накатное полирование и упрочняющее накатывание пластически деформируют поверхностный слой детали, Упрочняющее накатывание — процесс механообработки, наиболее пригодный для повышения усталостной прочности деталей, испытывающих знакопеременные нагрузки, возникновение наклепа, ликвидация микронеровностей, Инструменты для обработки поверхностей твердостью до 45 HRC Отделка поверхностей, обработка поверхности, Обкатка роликами, для снижения шероховатости Вибрационное накатывание и обкатывание
Roller burnishing is a surface finishing technique in which hardened, highly polished steel rollers are brought into
pressure contact with a softer workpiece single point diamond turning,precision surface treatment,diamond turning, ultra-precision machining, Rullatori a rullo singolo, rullatura di superfici cilindriche, R2R, precision turning, cogsdill, ecoroll tool, yamasa tools, yamato, sugino, zeus, wenaroll, elliott-tool, machine, diamond tool feed, radius of the diamond tool , precision roller , High quality surface finish, diamond tip, Suitable for hardened steels and high-strength materials, One tool can be used for different burnishing applications, burnishing tips, Burnishing speed, DIAMOND TIP VERSIONS, burnish plane surfaces, shoulder burnishing, BURNISHING HIGH-STRENGTH MATERIALS, internal burnishing of bores, burnishing of larger diameters, polishing, superfinishing, honing or hardening, Surface after burnishing, roughness profile, burnished surface, spring force, initial surface roughness, burnishing process, Replace the diamond tip, Burnishing result, Wear of the diamond tip, Change of the diamond tip, Prazisionswerkzeuge, Target surface Rz, smooth and resistant surface, rough peaks flow, cold deformation of the edge layer, Kaltumformung der Randschicht, Oberflache nach dem Glatten , TOP-CLASS SURFACE QUALITY, rolls for burnishing surfaces, roller-burnishing, отделочное накатывание, чистовое обкатывание роликами; чистовое раскатывание, полирование путём наклёпа, роликовый накатник, роликовая раскатка, single-roll burnishing tool, однороликовая обкатка, Burnished workpiece, honing or lapping, cost-effective burnishing, different burnishing applications, surface plastic deformation
Инструменты для упрочняющей накатки, Инструменты для накатного полирования, Накатное полирование и упрочняющее накатывание, пластически деформируют поверхностный слой детали, зоны низких сжимающих напряжений,методом накатного полирования, пластически деформируется поверхностный слой, повышение усталостной прочности деталей, упрочняющая обработка обкатыванием, ракатыванием, выглаживанием, упрочнение поверхностного слоя детали, улучшение чистоты поверхности,
Rolling, Walzen, Festwalzen, Glattwalzen, Feinwalen, Rolling finishing, Formwalzen, Form rolling, Size rolling, Plastische Oberflachenverformung,Surface plastic deformation,Surface working Innenkegelbearbeitung, glattwalzen, rollieren, rollwalzen, glatten,Rollierwerkzeuge Optimierte Oberflachen durch Glatten und Verfestigen, Glattwalzen, Glatten, Rollwalzen, Diamantglatten, Festwalzen, burnishing, roller burnishing, deep-rolling
снижение расходов на обработку снижение затрат на обработку сокращение расходов на обработку снижение затрат на Металлообработку инструменты для снижения затрат инструмент для сокращения затрат бесстружечная обработка Обработка металлов без снятия стружки понизить затраты на металлообработку сокращение вспомогательного времени Сокращение производственных затрат совершенствование качества металлообработки снятия остаточных механических напряжений Снижение затрат на производство снижение прямых затрат на режущие инструменты снижение прямых затрат на шлифование и полирование Уменьшение количества времени наладки Уменьшение времени наладки холодной обработке металлов без снятия стружки экономия на производстве оптимизация производственных процессов
Обкатывание - вид механической обработки, целью которого является упрочнение поверх-ностного слоя детали, повышение его износостойкости и достижения 8-10 квалитета точности поверхности. П л а с т и ч е с к и м д е ф о р м и р о в а н и е м роликовыми или шариковыми обкатниками и раскатниками обрабатывают детали из различных пластичных материалов и сталей твердостью не более HRC 35-40. Процесс протекает без снятия стружки за счёт разглаживания шероховатости, полученной после точения уменьшением её размера на величину остаточной деформации раскатанное отверстие имеет соответственно больший размер. Под упрочняющую обработ- ку поверхность детали подготавливают таким методом как чистовое точение. Шероховатость должна находиться в пределах 5-6 классов чистоты. При этом необходимо учитывать, что диаметр поверхности в процессе упрочняющей обработки может изменяться до 0,02-0,03 мм. Поэтому наружные поверхности детали следует выполнять по наибольшему предельному размеру, а внутренние - по наименьшему.
Rolling is a type of machining, the purpose of which is to harden the surface layer of the part, to increase its wear resistance and to achieve 8-10 surface accuracy. its wear resistance and achievement of 8-10 surface accuracy qualification. Plastic deformation by roller or ball rollers and Rollers are used for machining parts made of various plastic materials and steels with hardness not exceeding HRC 35-40. The process proceeds without chip removal due to smoothing of the roughness obtained after turning by reducing its size by the amount of residual deformation, the rolled hole has a correspondingly larger size. For hardening machining The surface of the part is prepared by a method such as finishing turning. Roughness should be within 5-6 classes of purity. It should be taken into account that the diameter of the surface in the process of hardening treatment can change up to 0,02-0,03 mm. Therefore, the outer surfaces of the part should be made to the largest size limit, and the inner - to the smallest.
Walzen ist eine Art der Bearbeitung, deren Ziel es ist, die Oberflächenschicht des Teils zu härten, seine Verschleißfestigkeit zu erhöhen und eine Oberflächengenauigkeit von 8-10 zu erreichen. seine Verschleißfestigkeit zu erhöhen und eine Oberflächengenauigkeit von 8-10 zu erreichen. Walzen ist eine Art der Bearbeitung, die darauf abzielt, die Oberflächenschicht eines Teils zu härten, um seine Verschleißfestigkeit zu erhöhen und eine 8-10-Qualifikation der Oberflächengenauigkeit zu erreichen. Walzen wird für die Bearbeitung von Teilen aus verschiedenen Kunststoffen und Stählen mit einer Härte von höchstens HRC 35-40 verwendet. Der Prozess verläuft ohne Spanabnahme durch Glättung der nach dem Drehen erhaltenen Rauheit durch Verringerung ihrer Größe um den Betrag der Restverformung. Durch die Verkleinerung der Rauheit um den Betrag der Restverformung wird das gewalzte Loch entsprechend größer. Für die Härtebearbeitung Die Oberfläche des Werkstücks wird durch ein Verfahren wie das Schlichtdrehen vorbereitet. Die Rauhigkeit sollte innerhalb der Grenzen von 5-6 Reinheitsklassen liegen. Es ist zu berücksichtigen, dass sich der Durchmesser der Oberfläche während der Härtebehandlung um bis zu 0,02-0,03 mm ändern kann. Daher sollten die Außenflächen des Teils auf das größte und die Innenflächen auf das kleinste Grenzmaß gebracht werden.
