Инструмент в стадии разработки. Запуск серийного производства

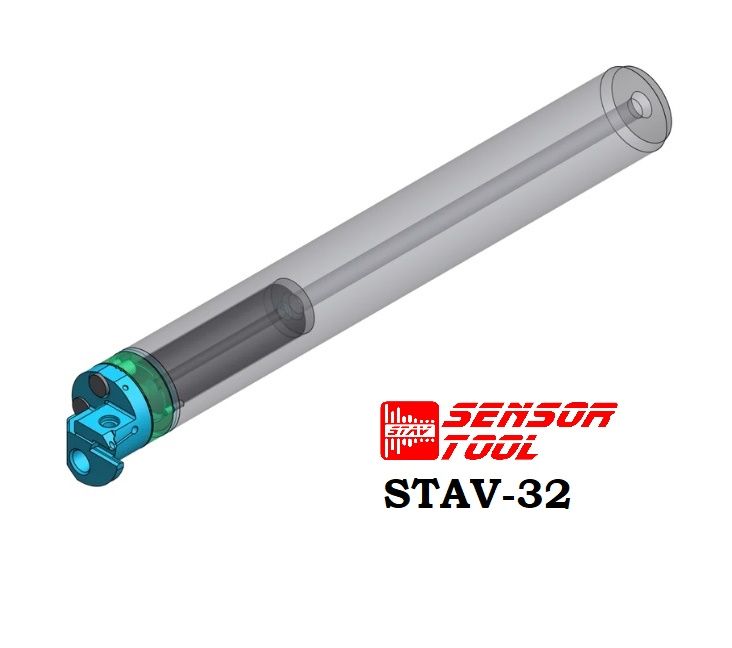

STAV Антивибрационная борштанга для расточки и выглаживания отверстий аналог SANDVIK, SECO, ISCAR, AKKO, KENNAMETAL применяется для финишного точения длинномерных отверстий и отделочно-упрочняющей обработки внутренних поверхностей деталей.
Операции, подверженные вибрации, представляют собой постоянную угрозу для продуктивной и безопасной расточки, особенно при обработке длинных выступов или глубоких полостей. Снижение параметров процесса - глубина резания, скорость или подача, - это один из путей решения проблемы.

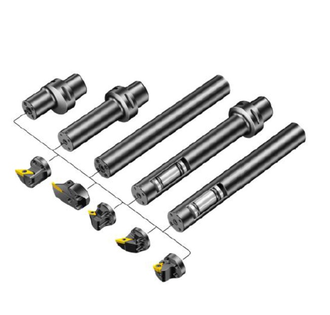

Но это, скорее всего, негативно скажется на производительности. Более продуктивным решением является использование антивибрационных режущих инструментов с большим вылетом и адаптеров для токарной, фрезерной и расточной обработки, разработанных с системой демпфирования внутри корпуса инструмента для минимизации вибрации.
Однако антивибрационные державки - это не только решение проблем на длинныъ вылетах, но и также и мощное средство повышения производительности при работе с короткими вылетами.

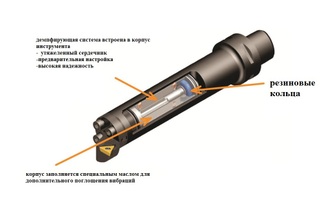

Внутри инструмента находится предварительно настроенная система демпфирования, состоящая из утяжеленного элемента, поддерживаемого резиновыми кольцами. При возникновении вибрации кинетическая энергия будет поглощается системой демпфирования. Это приводит к минимизации вибрации и значительному повышению производительности.
В расточных инструментах со слишком большим соотношением вылета к диаметру возникает проблема недопустимых вибраций. Рассматривается проектирование и оптимизация пассивных динамических гасителей колебаний (демпферов с настроенной массой TMD) для расточных инструментов. Типичный гаситель колебаний для расточного инструмента состоит из демпфированной массы высокой плотности, резиновых элементов и вязкой демпфирующей жидкости. Такой гаситель устанавливается как можно ближе к свободному краю расточного инструмента штанги для достижения максимального эффекта демпфирования. Различные режимы настройки виброгасителя обусловлены различными типами вибраций при механической обработке. Показано, что классическая настройка, минимизирующая значение функции амплитудно-частотных характеристик (АЧХ), дает наименьшее время затухания свободных колебаний; тогда как настройка, максимизирующая отрицательную действительную часть функции АЧХ, дает наибольшую устойчивость к регенеративным колебаниям. Для подавления регенеративных колебаний расточного инструмента с виброгасителем внутренним демпфированием материала корпуса инструмента можно пренебречь, однако для универсальных расточных инструментов без виброгасителя внутреннее демпфирование материала имеет большое значение. Представлены конструктивные решения для системы расточного инструмента с пассивным динамическим виброгасителем.

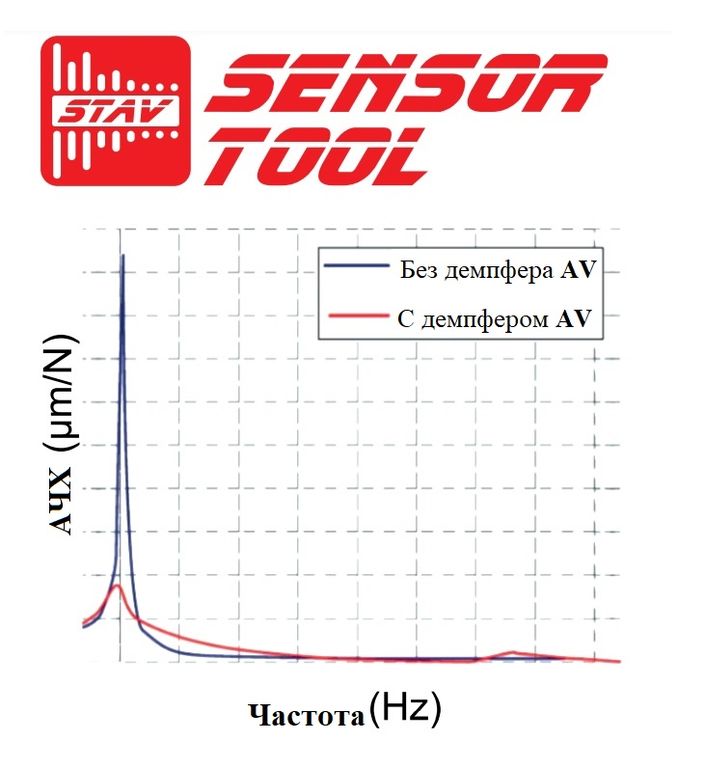

Для оптимальной работы расточного инструмента с виброгасителем последний должен быть настроен в соответствии с типом колебаний (свободных, вынужденных либо автоколебаний) при механической обработке, для погашения которых он используется. Настройка на минимизацию величины АЧХ обеспечивает высокую динамическую жесткость и короткое время затухания колебаний, а настройка на максимизацию отрицательной действительной части АЧХ дает оптимальную устойчивость к самовозбуждающимся регенеративным вибрациям. Хотя внутренним демпфированием материала расточного инструмента часто пренебрегают при оптимизационных расчетах, показано, что более высокое внутреннее демпфирование расточного инструмента увеличивает его устойчивость к регенеративным вибрациям. Данное внутреннее демпфирование не имеет большого значения для расточных инструментов с виброгасителем, но имеет большое значение для универсальных расточных инструментов. В настоящее время типичный пассивный динамический виброгаситель для расточного инструмента представляет собой сочетание демпфирующей массы высокой плотности, резиновых упругих элементов и вязкой демпфирующей жидкости. Данный виброгаситель устанавливается как можно ближе к свободному краю расточного инструмента для достижения максимального демпфирующего эффекта. В качестве примера представлен расточной инструмент, армированный твердосплавными элементами, обеспечивающими высокую статическую жесткость, с оптимально настроенным виброгасителем и соотношением вылета к диаметру, L/D, до 18.
антивибрационные оправки, антивибрационная расточная оправка, антивибрационная оправка для расточки, антивибрационная оправка sandvik, токарные блоки для антивибрационных оправок, антивибрационная державка, антивибрационные расточные державки, антивибрационная державка для расточки, антивибрационная державка для расточки отверстий, антивибрационные токарные державки, длинная антивибрационная державка, блок для антивибрационной державки, антивибрационные державки расточные ф40 купить, антивибрационная державка для расточки, антивибрационная державка для расточки отверстий, антивибрационный резец для внутренней расточки, антивибрационный резец для внутренней расточки цена, антивибра, silent tools, silent tools sandvik, гидравлическая втулка silent tools, вибрация гашение, устройство для гашения вибрации, динамическое гашение вибрации, гашение вибрации станка, демпфер гашения вибрации, вибрации при точении, sandvik coromant, sandvik coromant каталог, пластины sandvik coromant, sandvik coromant инструмент, калькулятор sandvik coromant, sandvik coromant каталог режущего инструмента, сменная головка для антивибрационного инструмента, картридж для антивибрационного инструмента, антивибрационный инструмент, антивибрационный инструмент, расточная державка, державка расточная купить, расточные державки со сменными пластинами, резец токарный державка расточной по металлу, державка для расточного резца, расточные державки токарные, державка расточная твердосплавная, державка для расточного станка, державка расточная 16, держатель расточной державки, антивибрационные расточные державки, державки расточные для пластин, расточная державка для токарного станка, обозначение расточных державок, державка расточная 25, резец расточной круглая державка, державка для расточной головки, державка под расточной резец, державка токарная для расточного резца, державка для резца для расточного станка, державка расточная со сменными пластинами длинная, самая маленькая державка расточная, державка расточная s0508h sclcr03, державка расточная s16q pclnr09, державка токарная расточная s12m svxcr11, s32t mwlnr08 державка расточная, s40v pclnr12 державка расточная, s16r sclcr09 державка расточная, державка расточная s0610h swubr06, купить державка расточная s20s mclnr12 iso901, расточная державка walter маркировка, расточка длинных отверстий, расточка глубоких отверстий, расточка глубоких отверстий на токарном станке, борштанга для расточки глубоких отверстий,
STABLELINE Vibration-Damped Tools for Boring, Milling, and Turning, damped turning holder, patented damping system, tools effectively minimizes vibrations, Damped machining tools, severe vibrations during machining, passive damping tool, active damping tools, tuned mass damper, high damping material, vibration strain energy concentrator, vibration frequency, traditional vibration-damped bar, MAQ, Sandvik silent tool, whisperline iscar, Kennametal , Modular Boring Bar, Vibration-Free boring bar, ATTB-D16-156-7D-H, ATTB-D20-200-7D-H, ATTB-D25-255-7D-H, ATTB-D32-320-7D-H, ATTB-D40-408-7D-H, ATTB-D50-519-7D-H, AKKO Antivibration tools, Seco Steadyline, dampened Bars for Turning, carbide reinforced cylindrical shank, STMD, self-adjusting mass damper tool holders, Antivibrasyon, self-tuning mass damper, Canela Anti-Vibration modular boring bar,
Vibration-Free Boring, Vibration-Free Solution for Deep-Hole Boring, BoreMeister, PREZISS, Vibration Dampening Mechanism, high precision indexing,
cancels the vibration,
Внутреннее точение очень чувствительно к вибрации. Очень важно выбрать максимально возможный размер инструмента и минимизировать свес, чтобы добиться наилучшей стабильности и точности. Выбор правильного токарного адаптера оказывает большое влияние на экономичность производства.
Используется на универсальных токарных станках и станках с ЧПУ с увеличенным РМЦ.
Исполнение с регулируемой силой выглаживания, для обработки различных деталей.
Форма детали - цилиндр, тела вращения, конус, галтель.
Минимальный диаметр обрабатываемого отверстия : 38 мм
Глубина обрабатываемого отверстия : определяется длиной борштанги
Используются инденторы из натурального алмаза (ПА) Инструмент используется для отделочного выглаживания.
Алмазное выглаживание (АВ) и Инструмент полностью заменяют участок шлифования и полирования.
Сокращаются затраты на персонал, шлифовальные станки, расходные инструменты, не требуется переустановка деталей и повторное базирование.
При обработке происходит сглаживание шероховатости до уровня Ra = 0.2.....0.05 мкм за один или два прохода
Применяется на станках с ЧПУ, на универсальных токарных станках.
Для получения стабильного микропрофиля поверхности без волны рекомендуется использовать ST-21 на станках, которые могут обеспечить чистовое точение!
Материалы обработки: любые конструкционные стали с твердостью max HRс 65
Шероховатость перед обработкой не более Ra = 1.25 мкм
Пример деталей - штоки гидроцилиндров, шпиндель задвижки, пята погружного насоса, вал, поверхности вала под подшипники.
СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА !!
ВНИМАНИЕ!! Инструмент не применяется для выглаживания материалов Титан, ниобий, цирконий из-за высокой вязкости материала!!
Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.
processing Mirror finishing rolling tools
Зеркальная поверхность металла
Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.
Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.
Глубина упрочненного слоя составляет 50…150 мкм.
Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов
Diamond burnishing tool STAV is used for finishing the surface of steels, stainless steels, cast iron, alloy workparts . The tool can be installed into small size CNC machine or mini CNC. Tool version - adjustable burnishing force model , for processing various parts. Loading tuning device is purchased separately, or we can adjust loading for your single workpiece Workpart shapes - cylinder, body of rotation, plain body, spherical part Workpiece diameter: starting from 40 mm Indenters made of natural diamond. The tool completely replaces the grinding and polishing machines. The tool kills costs for personnel, grinding machines, consumables, re-installation of parts and re-basing. During processing, the roughness is smoothened to the level Ra = 0.2 ..... 0.05 um in one or two passes Can be used on CNC machines/universal lathes. To obtain a stable micro profile of a surface , we recommend to use ST-1 on machines that can provide finishing turning! Materials: any structural steel max HRC 62, stainless steel, alloys Roughness before processing: no more than Ra = 1.25 microns Example of parts - hydraulic cylinder rods, valve spindle, heel of a submersible pump, shafts, shaft surfaces for bearings, valves, sleeves, bushings
High-precision diamond tools. Metal burnishing.
ГОСТ 14706-78
Алмазы и инструменты алмазные
Основное назначение: выглаживание поверхностей изделий из черных и цветных металлов и их сплавов, за исключением твердых сплавов и титана. Обеспечивают упрочнение обработанной поверхности и получение Ra до 0,20÷0,02 мкм.
