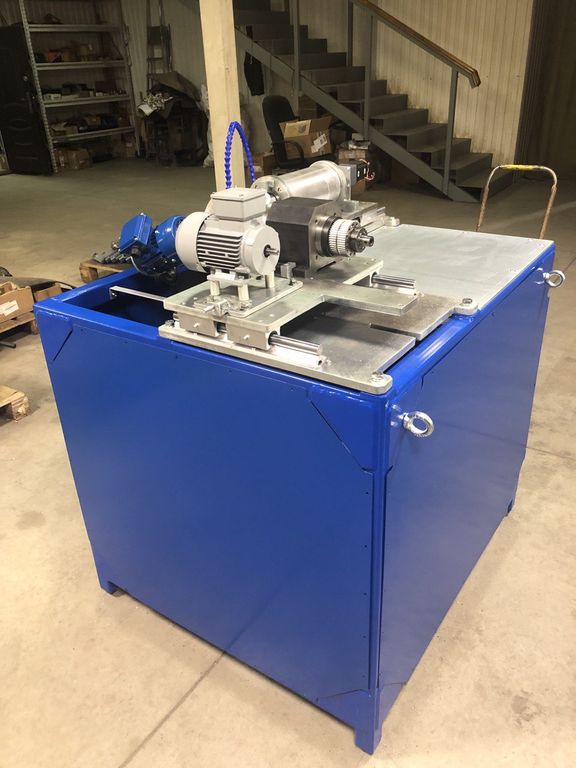

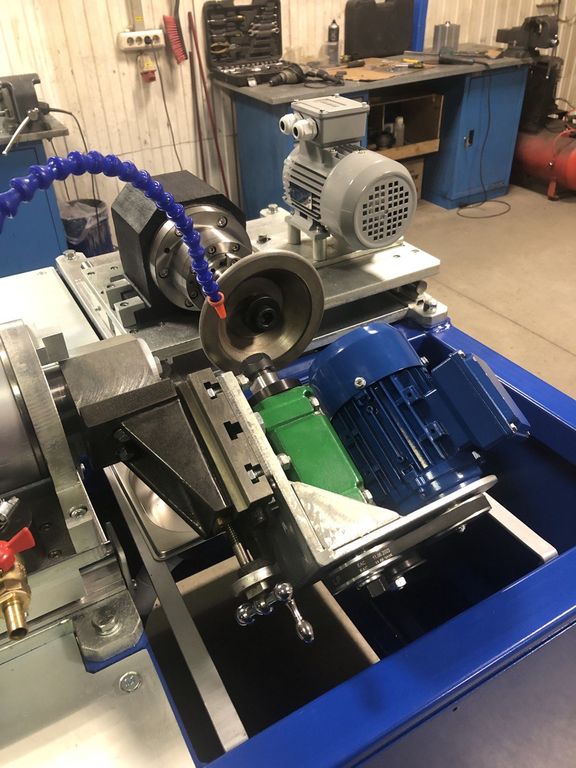

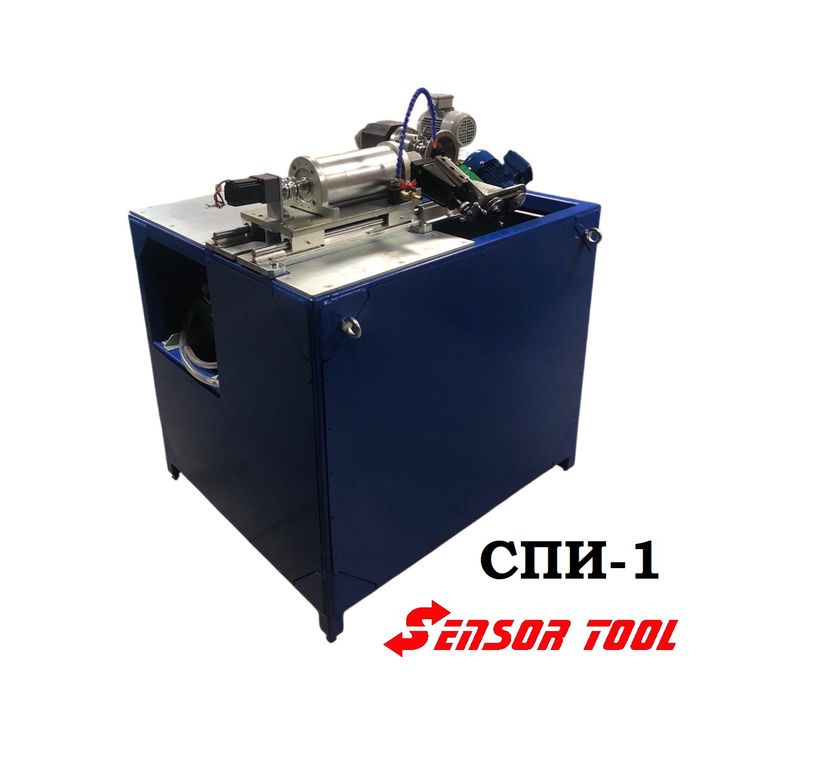

Станок СПИ-1 представляет собой трехкоординатный шлифовальный станок с ЧПУ, предназначенный для шлифовки и полировки инструмента из сверхтвердых материалов . Его конструктив включает три управляемые оси: ось вращения шлифовального круга (X), ось наклона шлифовального круга (B), ось вращения заготовки (C) и ось перемещения заготовки (Y). Последняя оснащена высокоточной линейкой для петлевой обратной связи, обеспечивающей микронную точность шлифовальной операции. Данное оборудование оптимально подходит для серийного и крупносерийного производства пластин из сверхтвердых материалов, таких как сплавы, поликристаллический алмаз и кубический нитрид бора. После выполнения начальной настройки и запуска, станок автоматически выполняет заточку под воздействием силы тяжести, реализуя концепцию «шлифовки с постоянным давлением и гибкой подачей». Предусмотрена возможность переключения станка в ручной режим через операторскую панель, что расширяет его применимость для мелкосерийного производства разнообразных инструментов.
Размер (Д*Ш*В): 1420*990*1280 мм Вес: 400 кг Выходная мощность шпинделя: 0,18 кВт Скорость вращения шпинделя (диапазон регулировки): 1000 ~ 5000 об/мин Размер шлифовального круга: Ø150 мм, посадочное Ø32 мм Ход по оси X (вдоль диаметра диска): 100 мм Ход по оси Y (ход шпинделя): 60 мм Дискретность по оси X: 0,01 мм Дискретность по оси Y: 0,01 мм Диапазон поворота заготовки в горизонтальной плоскости: 60º Дискретность поворота заготовки: 2'10" Поворот заготовки, регулируемая частота колебаний: 0-5 раз/мин Максимальное увеличение оптического микроскопа: НЕТ Требуемое напряжение: 380 В/трехфазное/50 Гц Возможно установить оптический модуль для контроля зоны шлифования за дополнительную плату
Ключевые особенности станка:

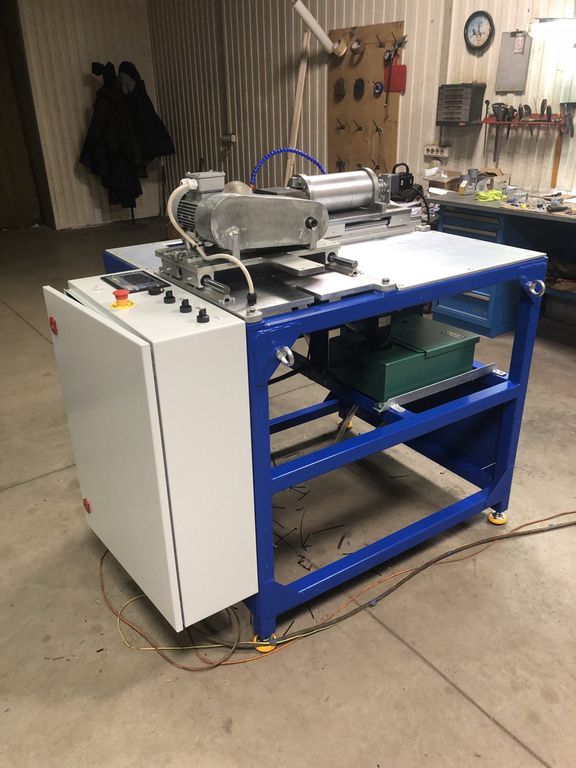

Конструктив: станина весом до 600 кг, изготовленная методом сварки, обеспечивает высокую жесткость и стабильность при обработке любых сверхтвердых материалов. Станок оснащен защитными кожухами для абразивной жидкости и оптики (ПЗС-камера, объектив), предотвращающими расплескивание и загрязнение. Для освещения рабочей зоны предусмотрены внутренние и внешние лампы. Прецизионные направляющие и два винтовых домкрата на поперечном столе исключают люфты и гарантируют грузоподъемность без деформации инструмента.

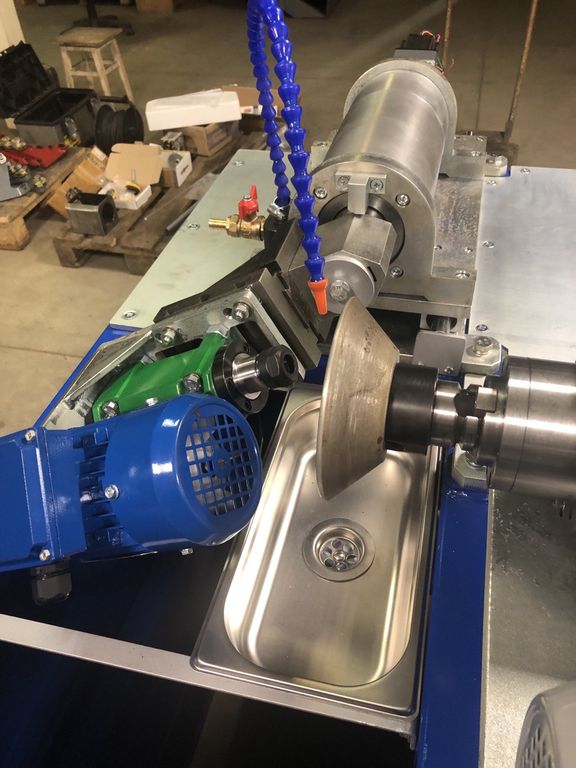

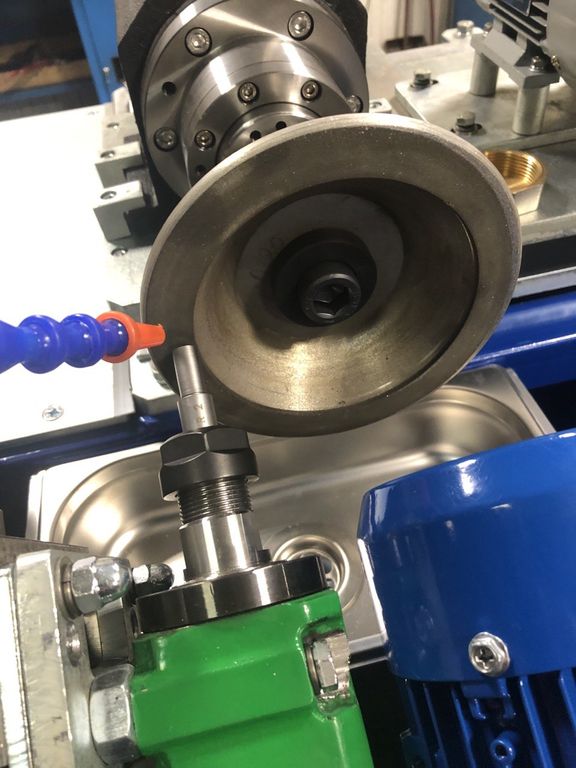

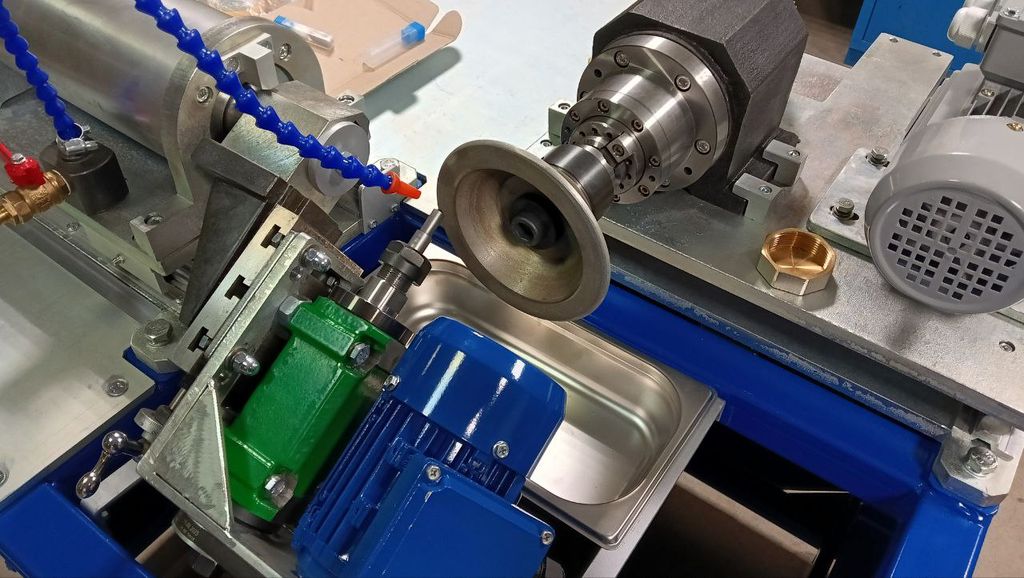

Шпиндельный узел: Высокоточный мотор-шпиндель с частотным регулированием скорости (5,0 кВт, до 8000 об/мин) оснащен системой жидкостного охлаждения. Показатели точности вращения: радиальная вибрация концевого участка – 0,002 мм, вариация диаметра – 0,003 мм.
Направляющие: Использование роликовых направляющих повышает жесткость, точность и ресурс станка.
Привод: Сервоприводная система управления обеспечивает точное перемещение по линейным осям (X, Y) и вращательной оси (C), позволяя выполнять четырехкоординатную обработку по программе ЧПУ. Это повышает производительность и качество шлифовки режущей кромки.
Механизм шлифовальной головки: Серводвигатель управляет вращением шлифовальной головки. Частота вращения регулируется в диапазоне 0-50 об/мин, амплитуда – 0-120 мм. Эти параметры настраиваются через программу ЧПУ, гарантируя равномерный износ круга и точность заточки.
Радиальная фиксация: Технология радиальной блокировки шпинделя с использованием двух дугообразных направляющих обеспечивает надежный контакт и высокую жесткость, улучшая чистоту обработки кромки.
Крепление: Верхний позиционирующий зажим исключает необходимость перенастройки ПЗС-камеры при смене толщины инструмента, оптимизируя рабочие процессы.
Смазка: Автоматическая прерывистая система смазки с настраиваемым интервалом и временем подачи обеспечивает долговечность механических узлов.
СТАНОК РАЗРАБОТАН И СЕРИЙНО ПРОИЗВОДИТСЯ В РОССИИ, г. Курган
