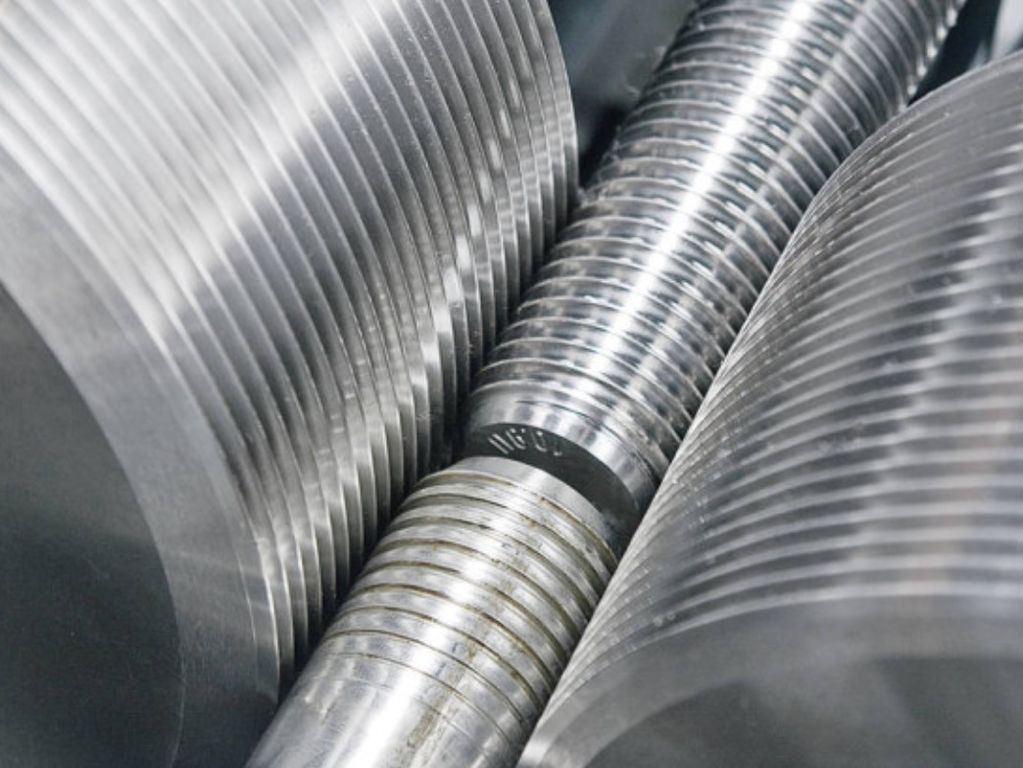

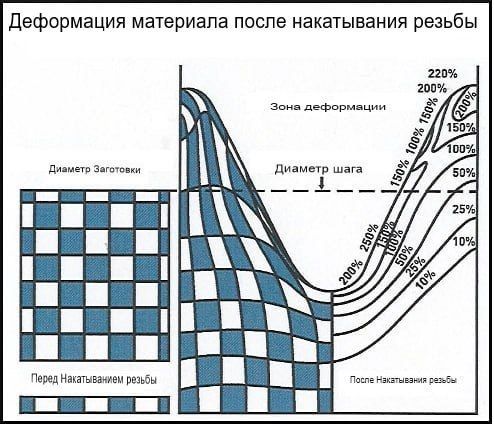

Резьбонакатные ролики, оснащенные кольцевой либо винтовой нарезкой, являются одним из типов инструментов для накатки резьбы. Они используются для формирования резьбы методом холодной пластической деформации на заготовках, выполненных из различных марок черных и цветных металлов, а также их сплавов. Операция производится на резьбонакатных, токарных, револьверных и сверлильных станках. Роликами накатывается резьба диаметром от 3 до 68 мм с шагом от 0,5 до 6 мм, соответствующая классам точности 1, 2 и 3.

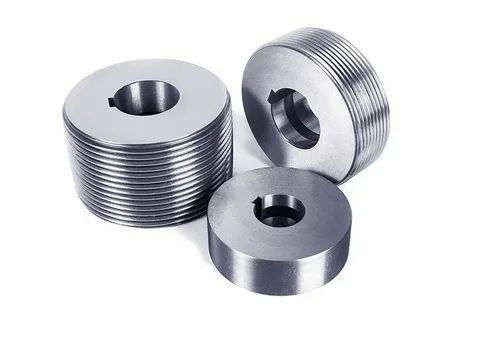

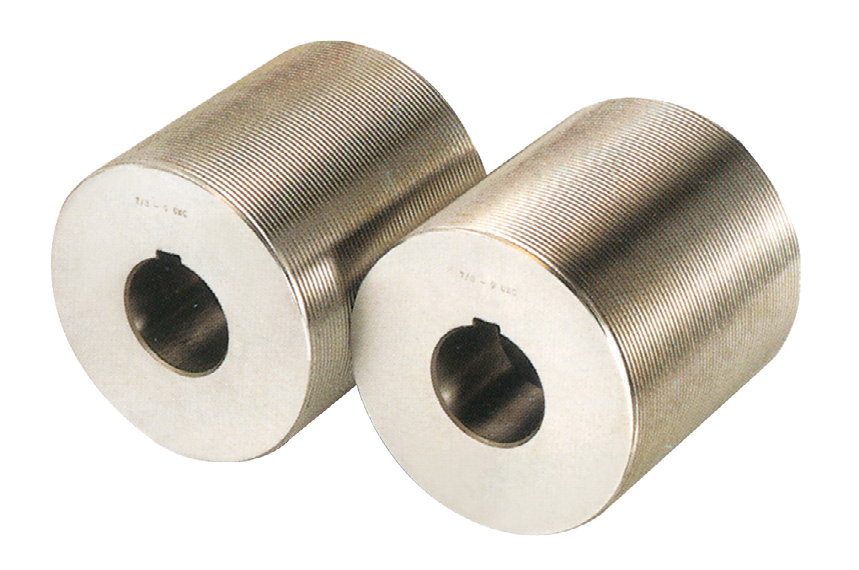

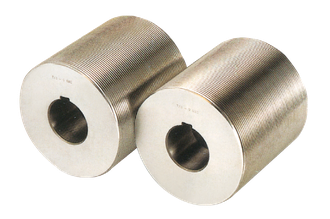

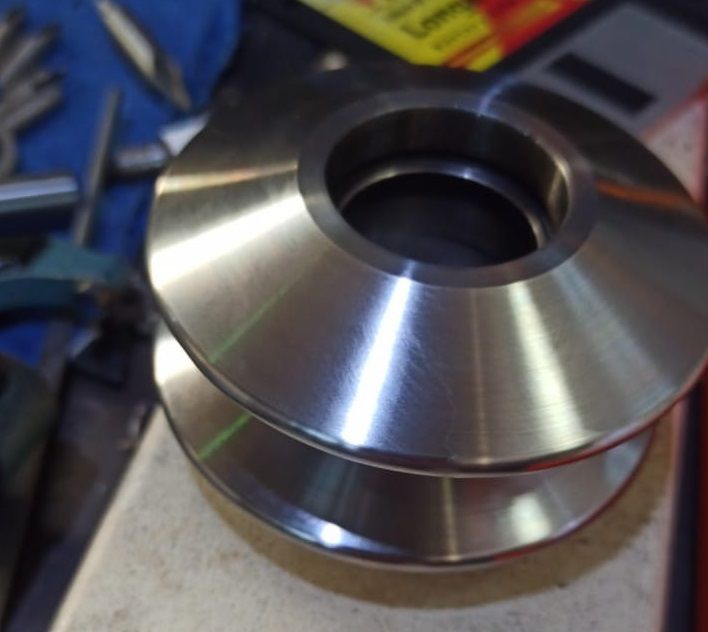

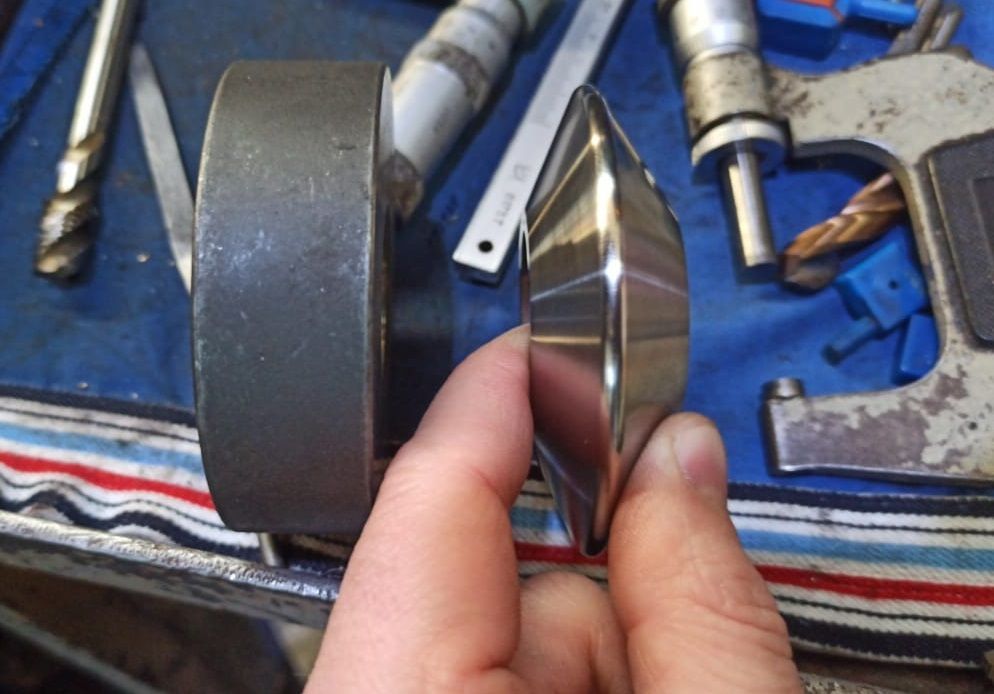

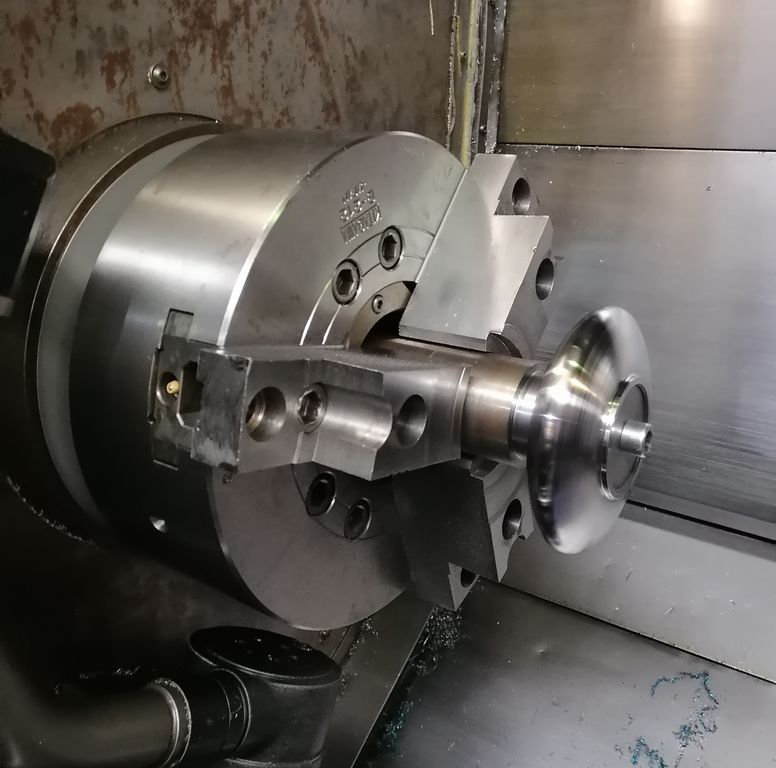

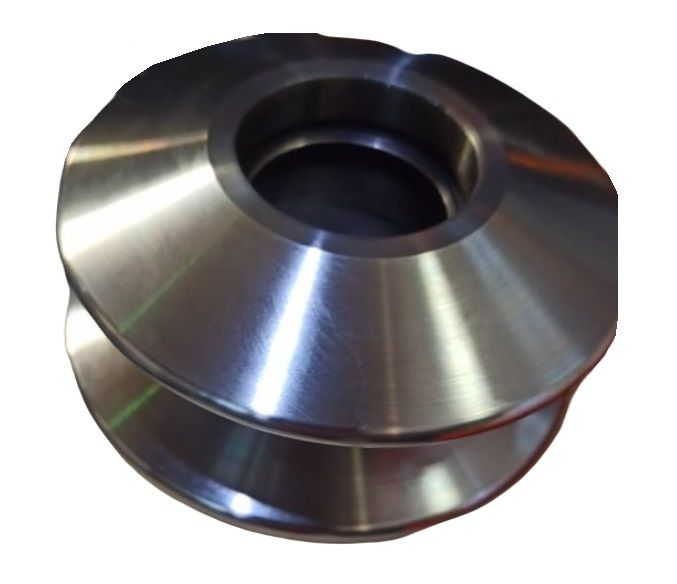

Эти ролики представляют собой цилиндрические диски, на внешней поверхности которых сформирована однозаходная или многозаходная резьба, либо кольцевые витки. Габаритные размеры резьбонакатных роликов определяются способом накатки, типом формируемой резьбы и конструкцией используемого оборудования.
В зависимости от метода накатки различают ролики, предназначенные для радиальной, тангенциальной и осевой подачи, а также затылованные ролики.

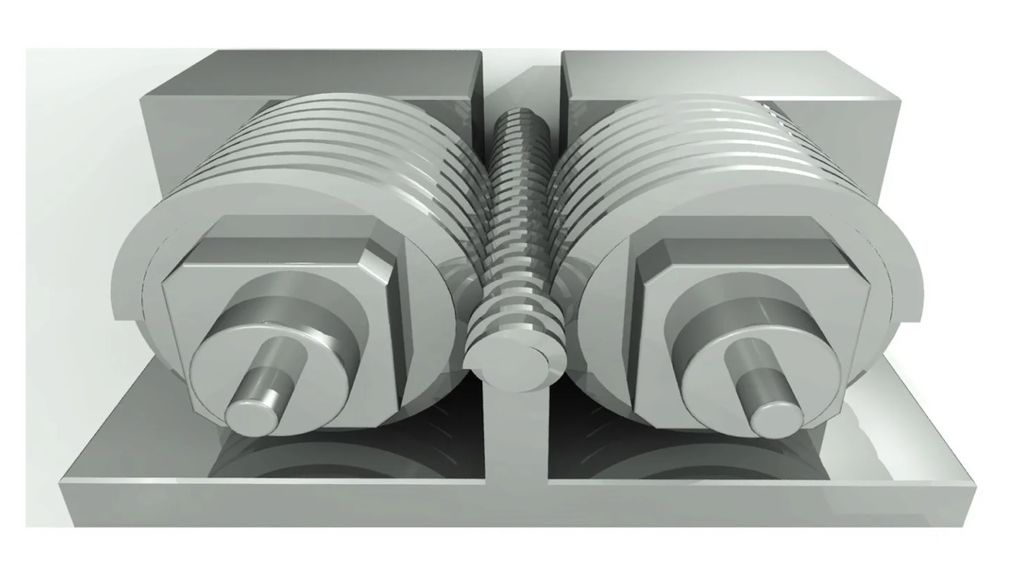

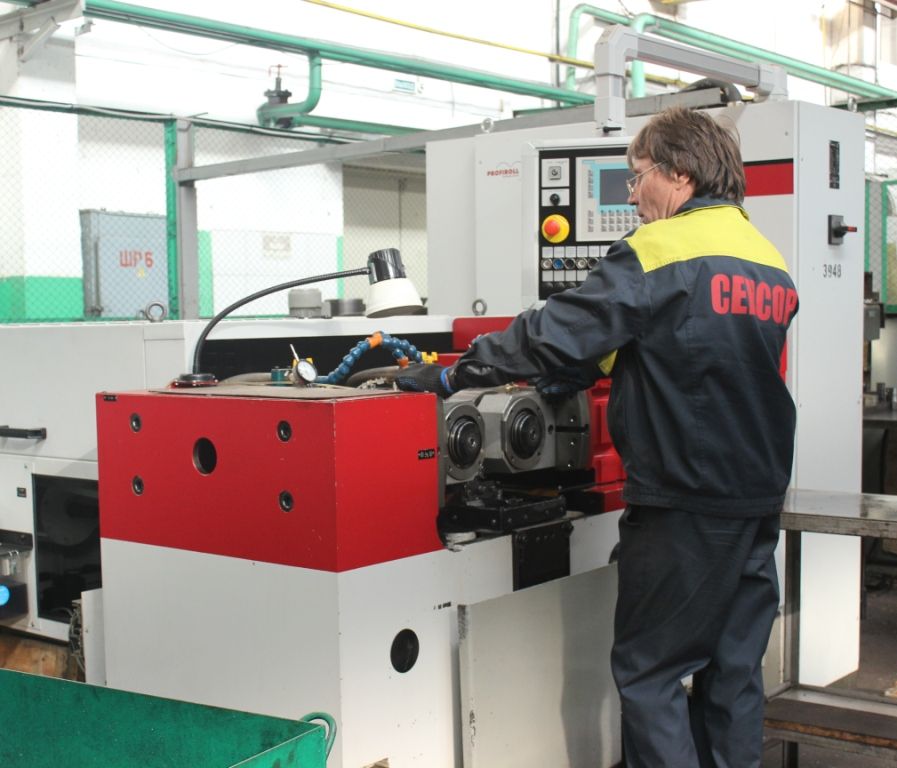

В зависимости от конструктивных особенностей оборудования, в процессе работы применяют от 2 до 4 накатных роликов. Получаемая резьба отличается высоким качеством, прочностью и малой шероховатостью поверхности. Резьбонакатные ролики востребованы в условиях массового и крупносерийного производства для изготовления шпилек, крепежных элементов, валов и других деталей, применяемых в промышленности, сельском хозяйстве и строительстве.
Среди видов накатываемой резьбы можно выделить UNC, UNF, BSW, метрическую резьбу, ACME, шариковую винтовую резьбу и трубную резьбу.
Резьбонакатные ролики должны изготовляться трех классов точности: 1, 2, 3.
2.2. Резьбонакатные ролики должны изготовляться из стали марок Х12МФХ6ВФ, Х12Ф1 и 6Х6В3МФС по ГОСТ 5950 - для изделий с НВ160...200, из стали марки 6Х6В3МФС - для изделий с НВ370...400.
2.3. Балл карбидной неоднородности должен быть:
для стали марок Х12МФ и Х12Ф1 - в пределах 4-5 по шкале N 2 ГОСТ 5950;
для стали марок Х6ВФ и 6Х6В3МФС - в пределах 3-4 по шкале N 3 ГОСТ 5950.
Балл карбидной неоднородности проверяется на расстоянии 9-10 мм для наружного диаметра ролика.
2.4. Твердость роликов должна быть 58...61 HRCэ.
2.5. На рабочей поверхности роликов не должно быть обезуглероженных мест и мест с пониженной твердостью.
2.6. Параметры шероховатости поверхностей роликов должны быть не более, мкм, по ГОСТ 2789:
посадочного материала -Ra0,8
профиля резьбы роликов класса точности 1 -Rz3,2
профиля резьбы роликов класса точности 2 и фасок -Rz6,3
