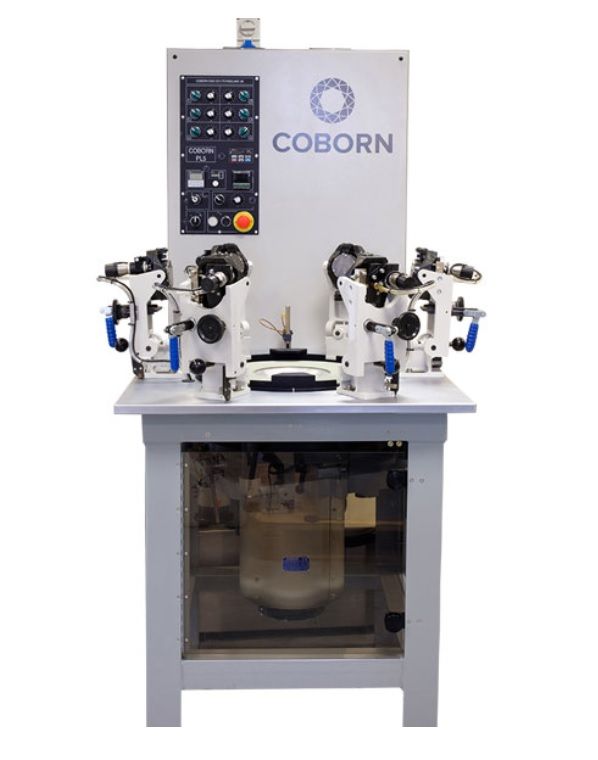

Полировально-доводочный станок планетарного типа для обработки поликристаллических алмазов (PCD) COBORN PL4/5

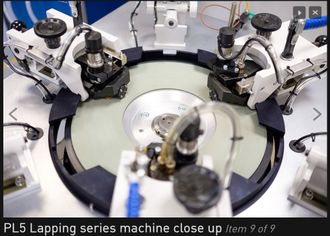

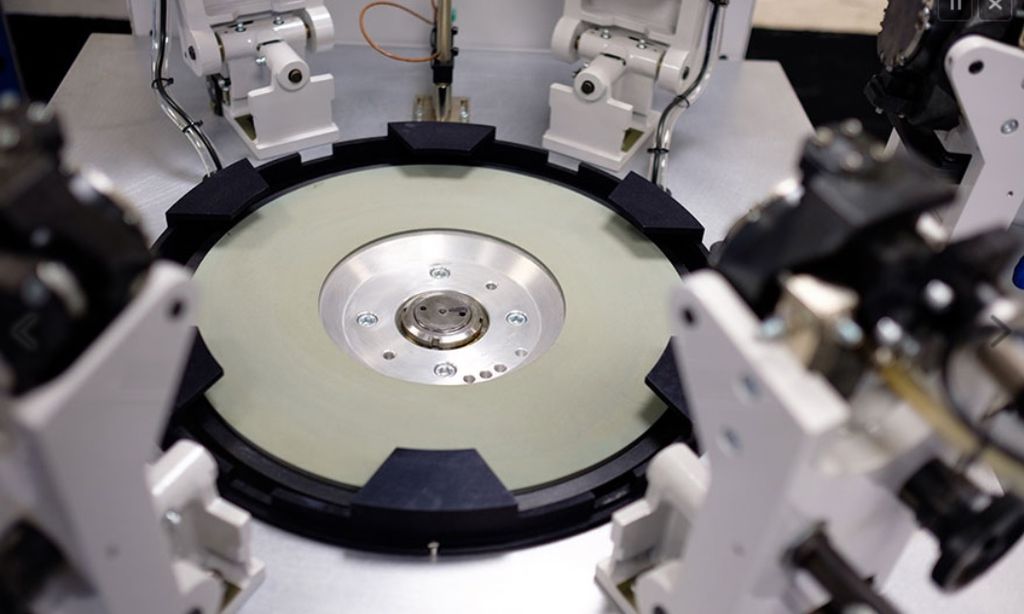

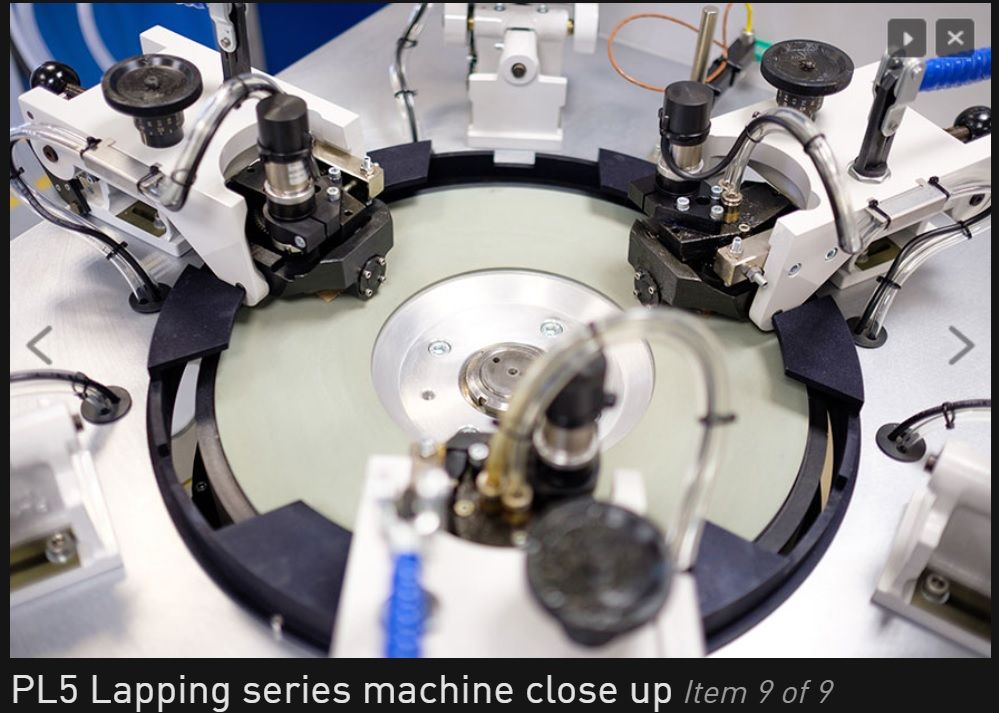

Планетарные притирочные станки Coborn предназначены для полировки верхней поверхности PCD дисков до зеркального блеска. Они также могут быть использованы для полировки CVD дисков и PcBN. Станок состоит из ряда независимых рабочих головок, которые прижимают диски к большому, горизонтально установленному планетарному шлифовальному кругу.

При полировке больших площадей PCD невозможно использовать заливное охлаждение в качестве "аква-пластины" дисков на поверхности шлифовального круга. Поэтому притирка является сухим процессом, а шлифовальный круг охлаждается изнутри водой из соответствующей водоохладительной установки.

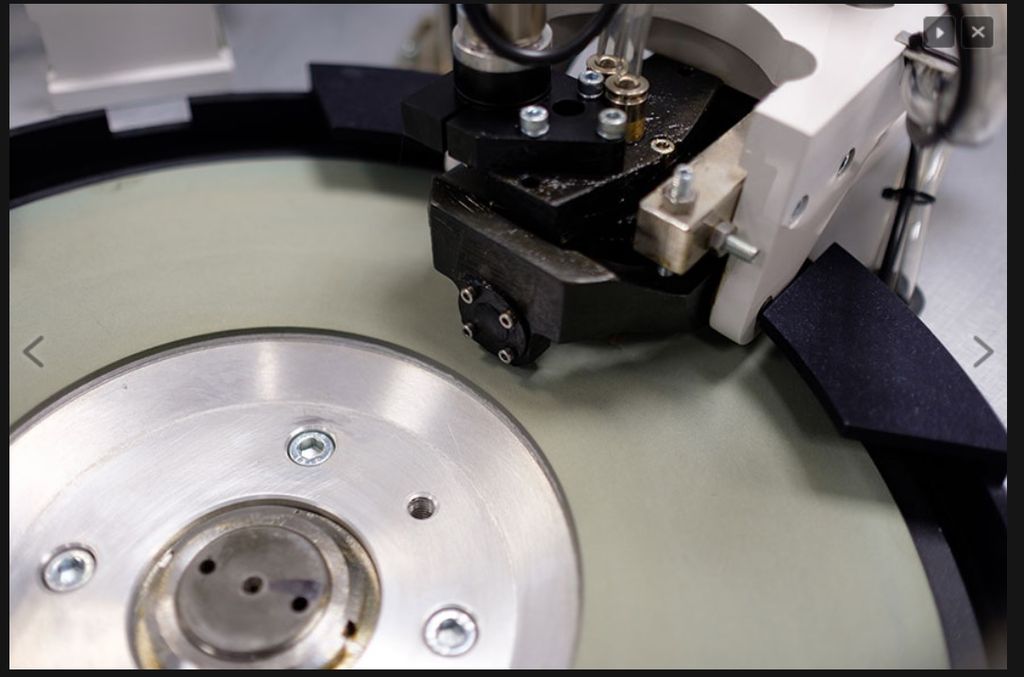

Охлажденная вода также подается на заднюю часть каждого диска. Это поддерживает равномерную температуру диска для минимизации его смещения. Модель PL5 в стандартной комплектации оснащена 6 рабочими головками. Каждая головка оснащена двойным кардановым креплением для обеспечения самонивелирования диска. Держатели дисков имеют привод от двигателя. Давление притирки может быть индивидуально настроено.

Переведено с помощью www.DeepL.com/Translator (бесплатная версия)

Coborn’s planetary lapping machines are designed to polish the top surface of PCD discs to a flat, mirror finish. They can also be used to polish CVD discs and PcBN. The machine consists of a number of independent work heads which hold the discs against a large, horizontally mounted planetary motion grinding wheel.

It is impossible to use flood cooling when polishing large areas of PCD as the discs ‘aqua-plane’ on the wheel surface. Therefore, the lapping is a dry process and the wheel is internally cooled using water from an associated water chiller.

Chilled water is also fed to the back of each disc. This maintains the disc at a uniform temperature to minimise disc dishing. The PL5 is equipped with 6 work heads as standard. Each arm is fitted with a double gimbal fixture to allow the disc to self-level. The disc holders are motor driven. The lapping pressure can be individually adjusted.
