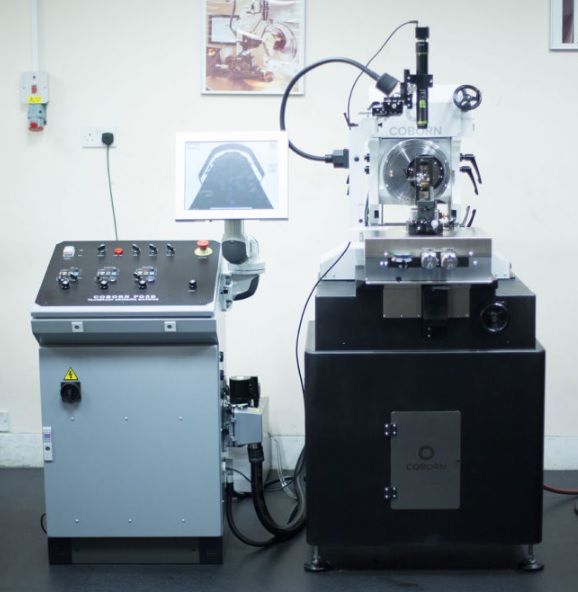

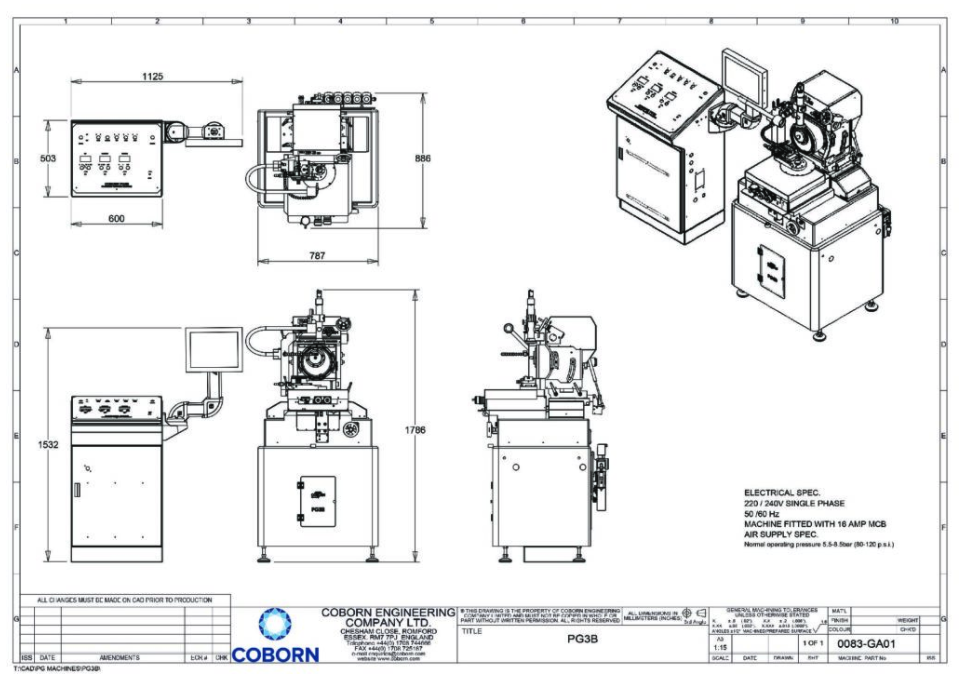

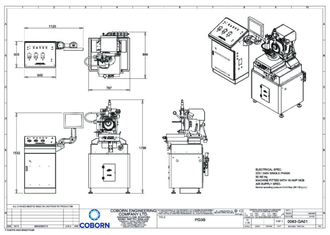

Планетарный шлифовальный станок для прецизионной шлифовки сверхтвердых материалов COBORN PG3B

PG3B имеет пневматические подшипники как для поворотной оси, так и для шпинделя диска с водяным охлаждением. Станок предназначен для производства:
- Радиусные инструменты с низкой или контролируемой волнистостью
- Многофункциональные инструменты, конические инструменты

Поворотное движение происходит автоматически и управляется с помощью сенсорного экрана. Ограничения угла поворота, время выдержки в конце хода и скорость вращения могут быть установлены заранее.

Если на алмазе имеются "твердые" области, то во время работы можно выбрать временные пределы поворотов.

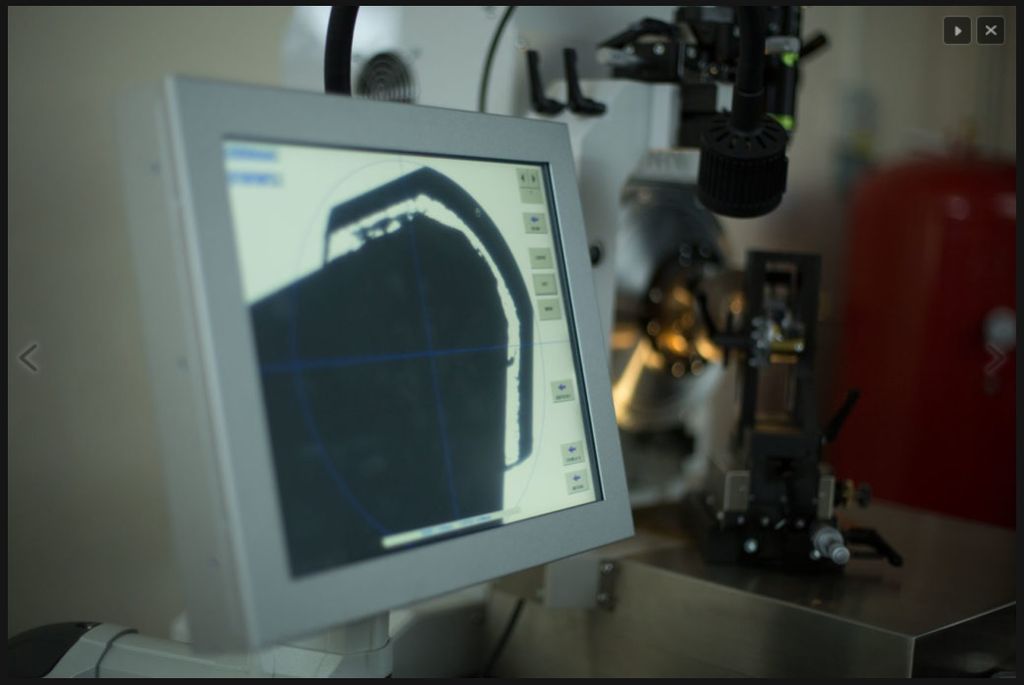

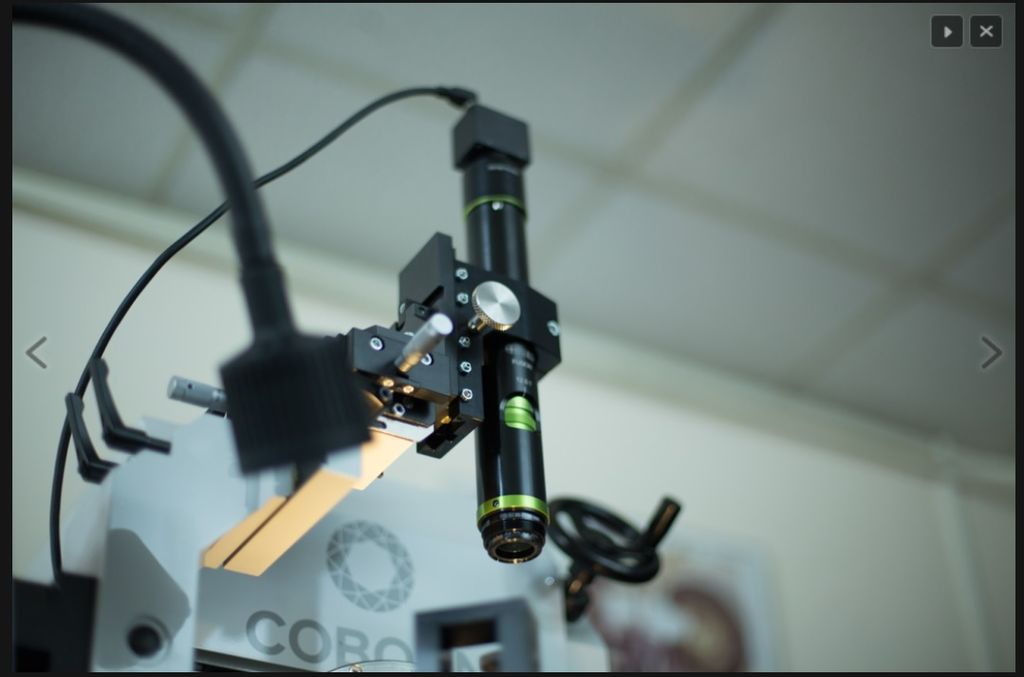

Осмотр инструментов осуществляется через систему наблюдения VS5G.

Основные движения

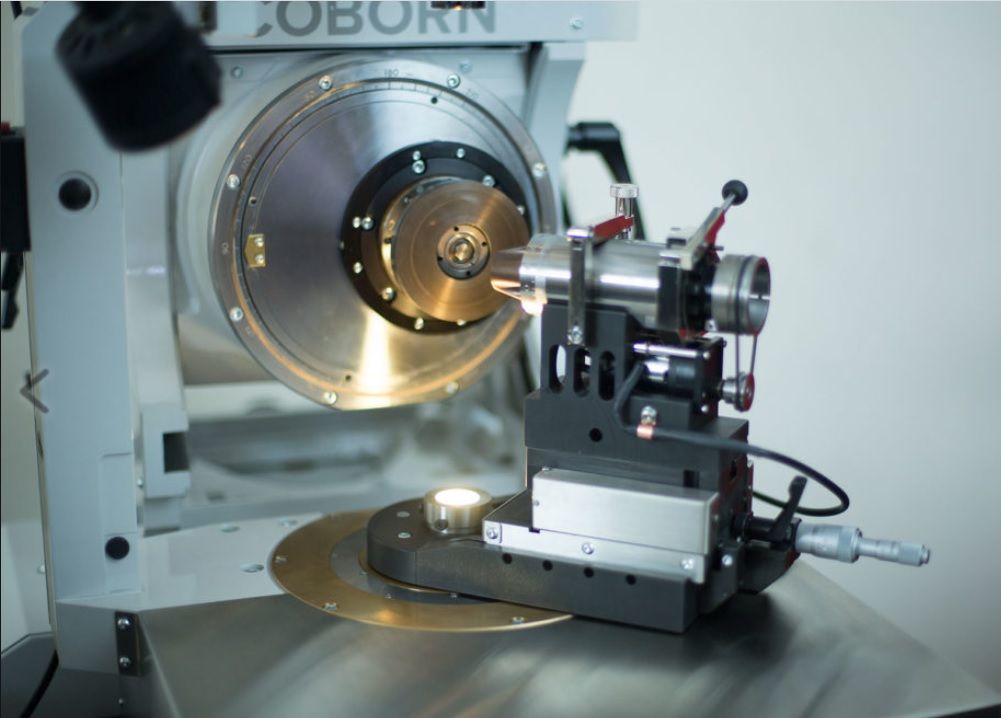

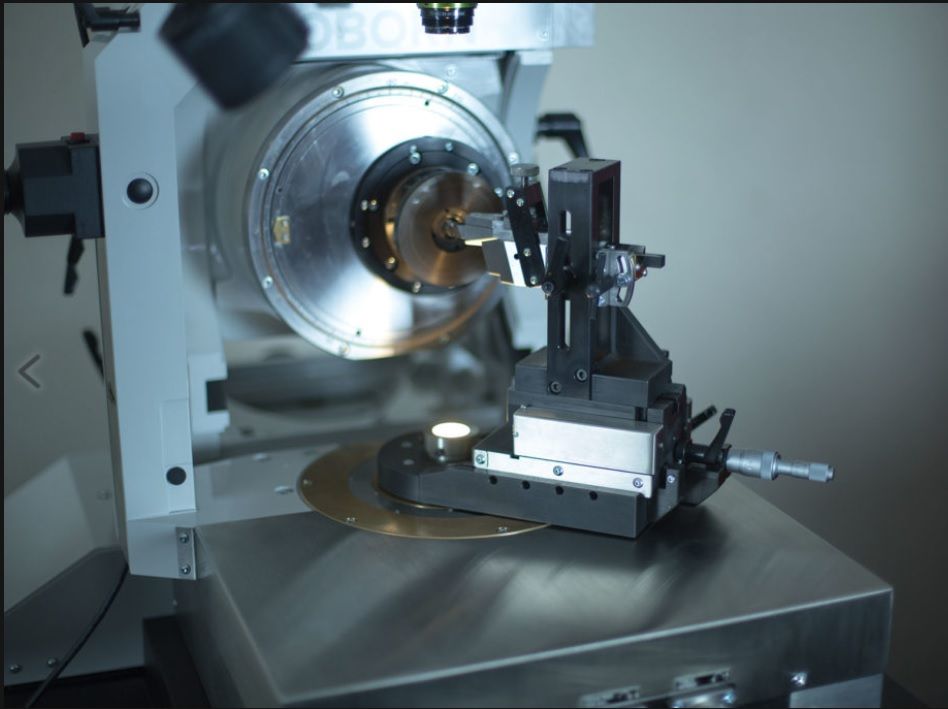

Шпиндель диска на Пневмоподшипнике
Скорость 0 - 12 000 об/мин
Направление шпинделя по и против часовой стрелки
Наклон шпинделя 0 - 20 градусов
Длина хода 0 - 28 мм
Поворотный шпиндель на воздушном подшипнике
Диапазон поворота 182 градуса (+/- 91 градус)
Планетарное движение Непрерывное/прерывистое движение
Планетарное перемещение по и против часовой стрелки
Диапазон работ
Максимальный радиус 75 мм
Конический зазор 0-20 градусов
Цилиндрический зазор 0-20 градусов
Основные опции

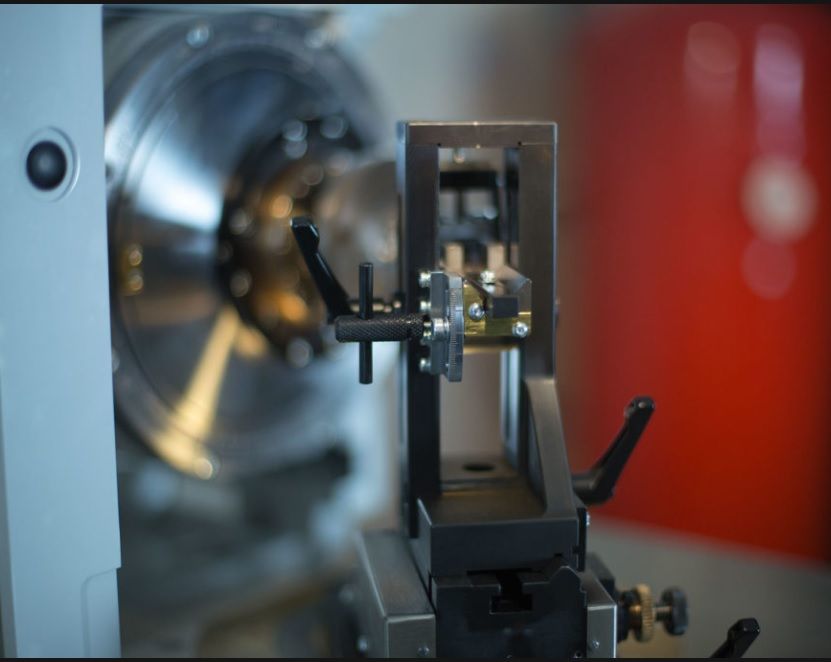

Поворотная оснастка - CF13
Диски на металлической связке или чугунные круги
Дополнительный функции
- Основные элементы управления расположены вне машины, чтобы свести к минимуму передаваемые вибрации
- Автоматическое поворотное движение
- Переменная притирочная нагрузка 0,5 - 3 кг
- Точный механизм "установка" и "подъем".
- Проверка инструмента в системе наблюдения
- Точность подачи 0,1 мкм.
- Цифровой дисплей с углом поворота
- Синтетическая гранитная основа
- Метрическая или дюймовая версии
- Дистанционная диагностика через интернет

Оборудование для обработки алмазов, оборудование и инструмент для полного технологического цикла обработки алмазов в бриллианты и обработки всего спектра ювелирных камней, Станок для обточки алмазов, оборудование для шлифования алмазов, Станок ограночный, Алмазное шлифование сверхтвердых материалов, Шлифование кругами из сверхтвердых материалов,  алмазное шлифование твердых сплавов,

Mono Crystal Diamond (MCD) is the term usually used when referring to synthetic single crystals of diamond made by high pressure, high temperature (HPHT) techniques. The crystals are typically slightly yellow rather than white/transparent in colour. These crystals require machines for lapping, grinding and polishing into cutting tools, wire drawing dies, dressers and heat spreaders for example.

The PG3B has air bearings for both the pivot and the water cooled wheel spindle. The machine is designed for making:
• Low or controlled waviness, radius tools
• Multiple facet tools, conical tools

The pivot motion is automatic and controlled via a touchscreen. Pivot angle limits, dwell time at end of stroke and pivot speed can all be pre-set.

If ‘hard’ spots exist on the diamond then temporary pivot limits can be selected whilst running.

Tools are inspected via a VS5G vision system.

Main motions
Wheel spindle Air bearing
Speed 0 – 12,000 rpm
Spindle direction Clockwise and Anti-clockwise
Spindle tilt 0 – 20 degrees
Stroke length 0 – 28 mm
Pivot spindle Air bearing
Pivot range 182 degrees (+/- 91 deg)
Planetary motion Continuous/jog
Planetary direction Clockwise and Anti-clockwise
Work range
Maximum radius 75 mm
Conical clearance 0-20 degrees
Cylindrical clearance 0-20 degrees
Main Options
Rotary fixture – CF13
Metal bond or cast iron laps
Features
• Main controls sited off the machine to minimize
transmitted vibrations
• Automatic pivot motion
• Variable lapping load 0.5 – 3 kg
• Precision ‘place’ and ‘lift’ mechanism
• Tool inspection by vision system
• In-feed precision 0.1 μm
• Digital pivot angle display
• Synthetic granite base
• Metric or imperial versions
• Remote diagnosis over internet
