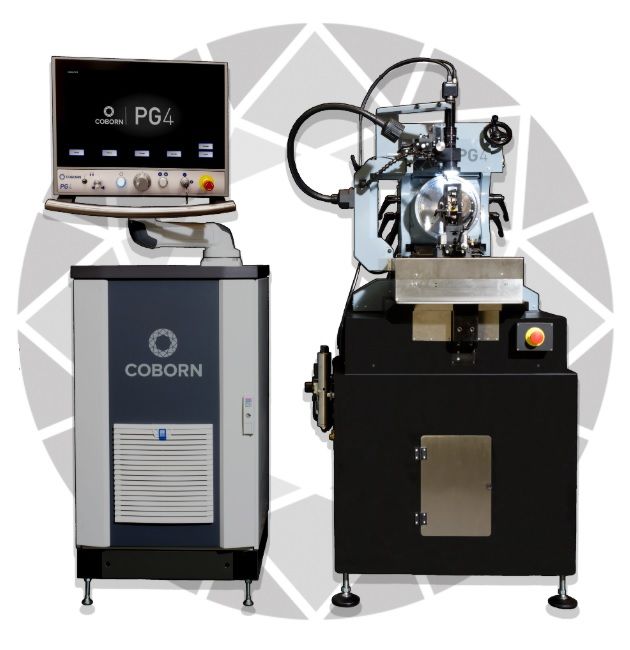

PG4 - это автоматический, сверхточный шлифовальный станок, разработанный специально для для обработки инструментов из натуральных или синтетических монокристаллических алмазов (SCD). Первая в мире инженерное решение для точного изготовления инструментов с контролируемой волнистостью и сложной геометрией. Опираясь на более чем 75-летний опыт проектирования станков для шлифования и полирования алмазов и связанных с ними сверхтвёрдых материалов, PG4 теперь позволяет полностью автоматизировать многие трудоемкие и времязатратные процессы, такие как блокировка, а также последующее окончательное полирование радиуса, которое должно быть выполнено без вмешательства человека. В PG4 используются высококачественные воздушные подшипники как для шпинделя колеса, так и для шарнира, которые являются необходимыми предпосылками для контролируемого и низкого давления. волнистость инструментов SCD. Программирование чрезвычайно просто и требует минимального обучения. PG4 - идеальный станок для производителей SCD-инструментов, которые стремятся минимизировать производственные затраты и использовать своих квалифицированных операторов в более сложных областях.
Размеры станка (ш x д x в) 790 мм x 1310 мм x 1900 мм Размеры стойки управления (ш x д x в) 610 мм x 640 мм x 1910 мм Вес станка 800 кг Стойка управления вес 160 кг Управление системой ЧПУ с процессором Intel i7, работающим под управлением программного обеспечения Coborn.net на базе платформы Windows Шлифовальный круг шпиндель 2.0kW 0 - 12000 об/мин программируемый воздух с жидкостным охлаждением высокой точности шпиндель Шлифовальный круг Ø 85 мм Металлический соединительный круг или чугунный накладной круг Поворотный шпиндель Высокоточный воздушный шпиндель с радиальной погрешностью < 0,00005 мм Технологический контроль Встроенная система контроля камеры Coborn с увеличением от X60 до X600 Требования к электроснабжению 380 / 220 3-фазные 50/60 Гц 16 Ампер. Механические опции Программируемая вращающаяся ось (RM), конусные шпиндели (CS) руководство, работа штучные системы крепления
Оборудование для обработки алмазов, оборудование и инструмент для полного технологического цикла обработки алмазов в бриллианты и обработки всего спектра ювелирных камней, Станок для обточки алмазов, оборудование для шлифования алмазов, Станок ограночный, Алмазное шлифование сверхтвердых материалов, Шлифование кругами из сверхтвердых материалов, алмазное шлифование твердых сплавов,

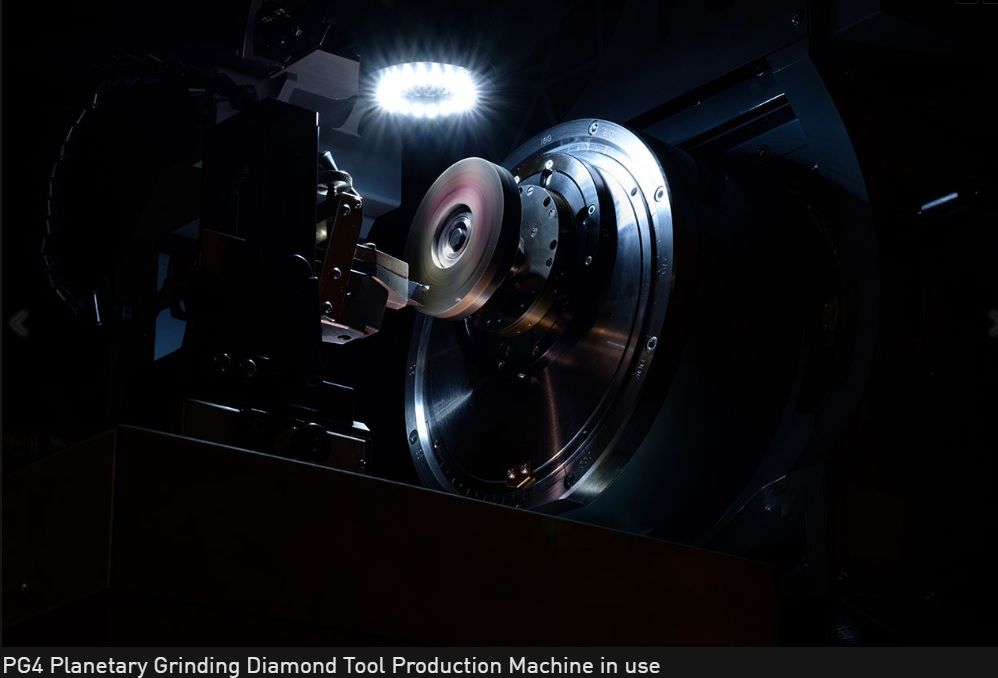

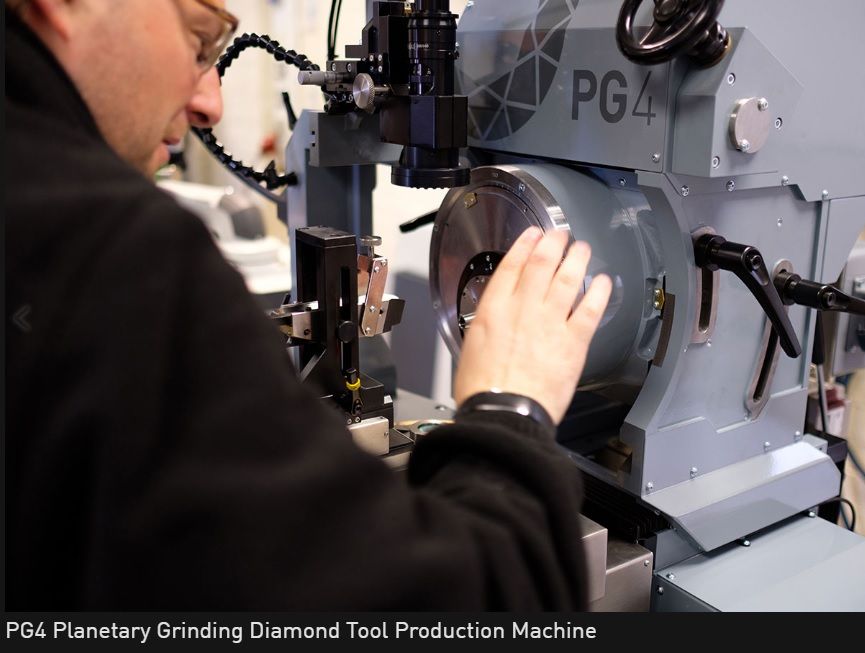

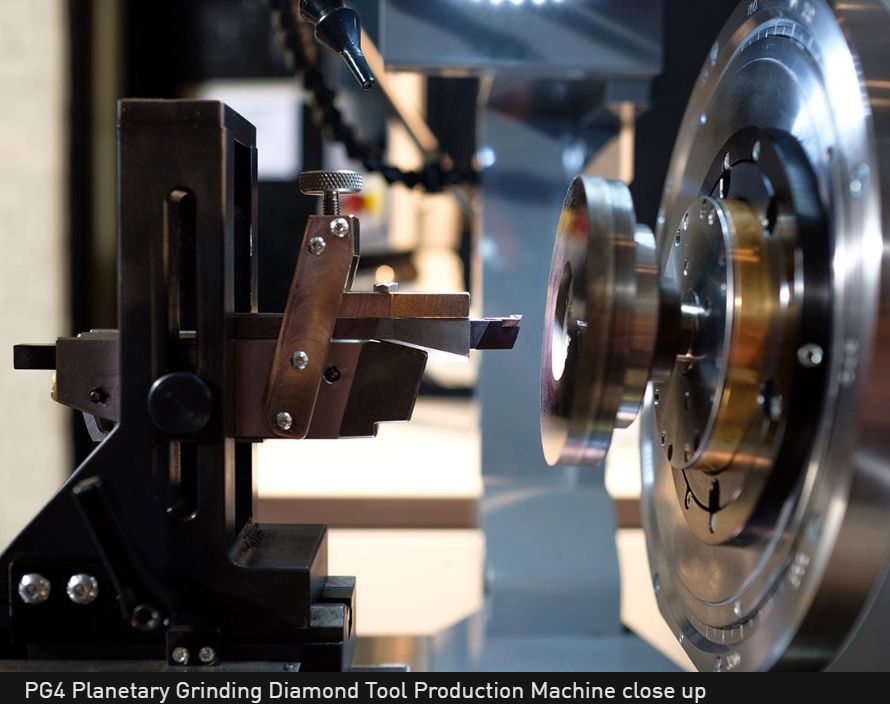

The PG4 is an automatic, ultra-high precision grinding machine that is designed specifically for processing natural or synthetic single crystal diamond (SCD) tools. A world-first engineering solution for the precision manufacture of controlled waviness and complex geometry tools. Drawing on over 75 years of experience in designing machines for grinding and polishing diamond and related ultra-hard materials, the PG4 now enables many of the laborious and time consuming processes, such as blocking out, to be fully automated and the subsequent final radius polishing to be completed without human intervention. The PG4 uses high quality air bearings for both wheel spindle and the pivot which are essential pre-requisites for controlled and low waviness SCD tools. Programming is extremely simple and minimal training is required. The PG4 is an ideal machine for SCD tool manufacturers who are looking to minimise production costs and use their skilled operators in more demanding areas.

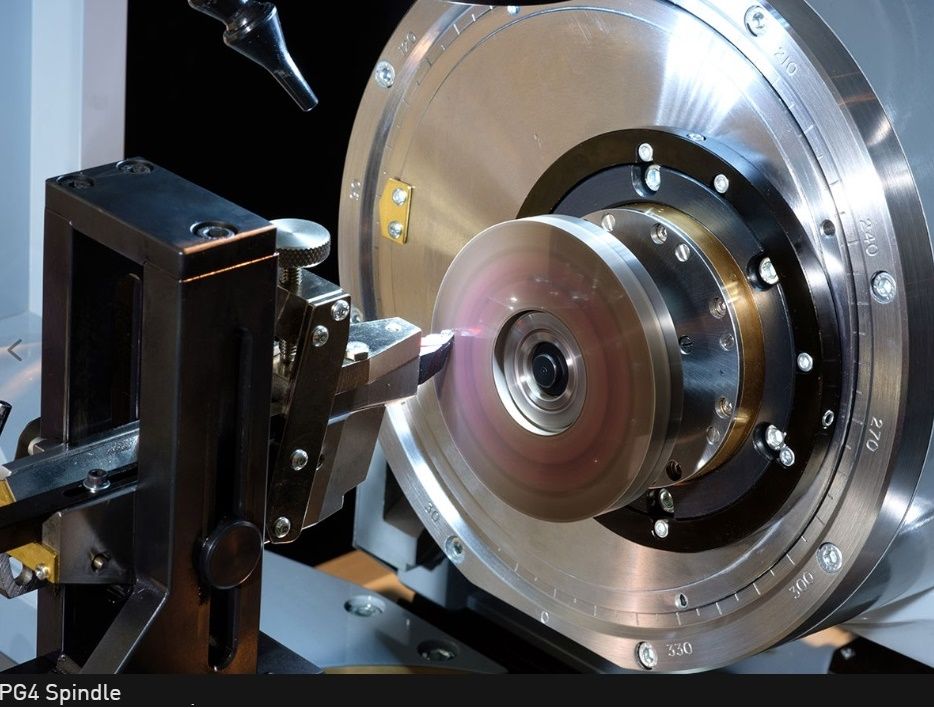

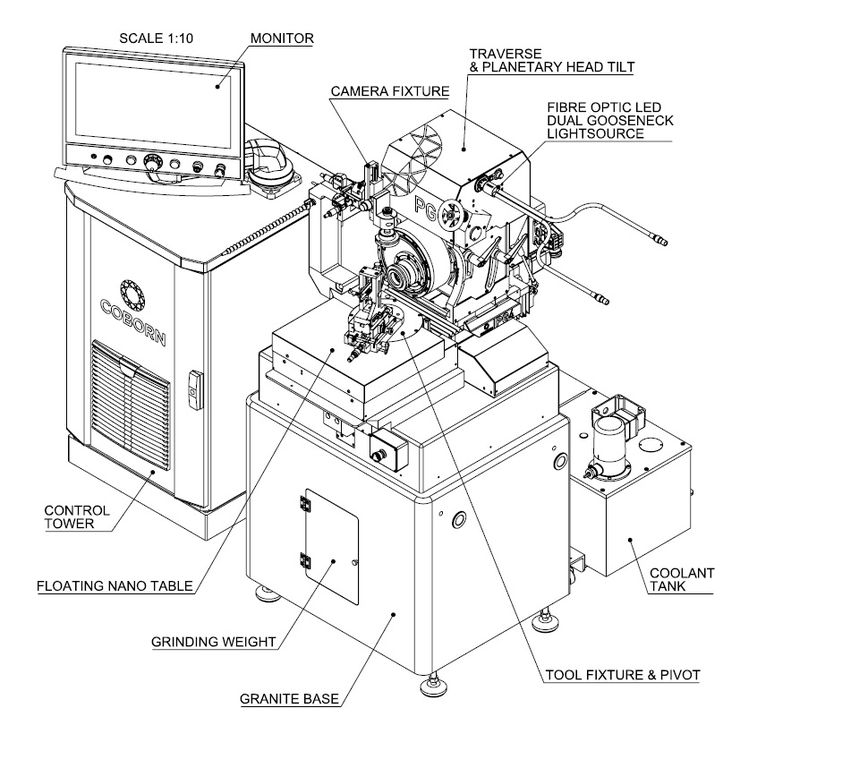

Machine dimensions (w x d x h) 790mm x 1310mm x 1900mm Control tower dimensions (w x d x h) 610mm x 640mm x 1910mm Machine weight 800kg Control tower weight 160kg CNC control system CNC control with Intel i7 processor running Coborn .net software on a Windows platform Grinding wheel spindle 2.0kW 0 - 12000 rpm programmable liquid cooled high-precision air spindle Grinding wheel Ø 85mm Metal bond wheel or cast iron lap Pivot spindle High-precision air spindle with radial error < 0.00005mm Process inspection Coborn integrated camera inspection system X60 to X600 magnification Electrical requirements 380 / 220 3phase 50/60 Hz 16amps Mechanical options Rotary axis (RM) programmable, Coning spindles (CS) manual, Work piece clamping systems Axis
