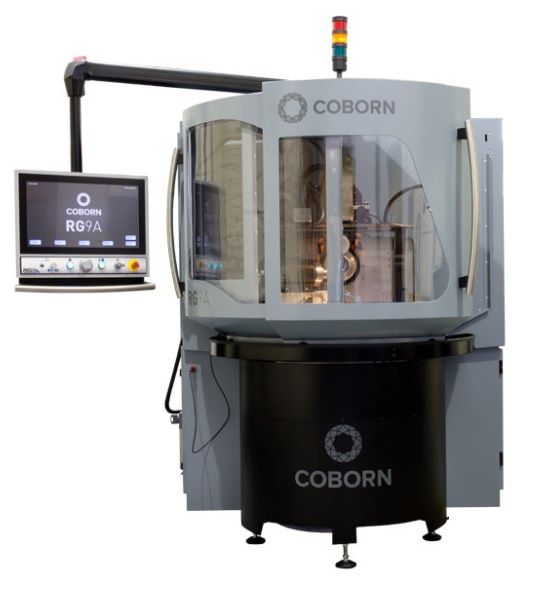

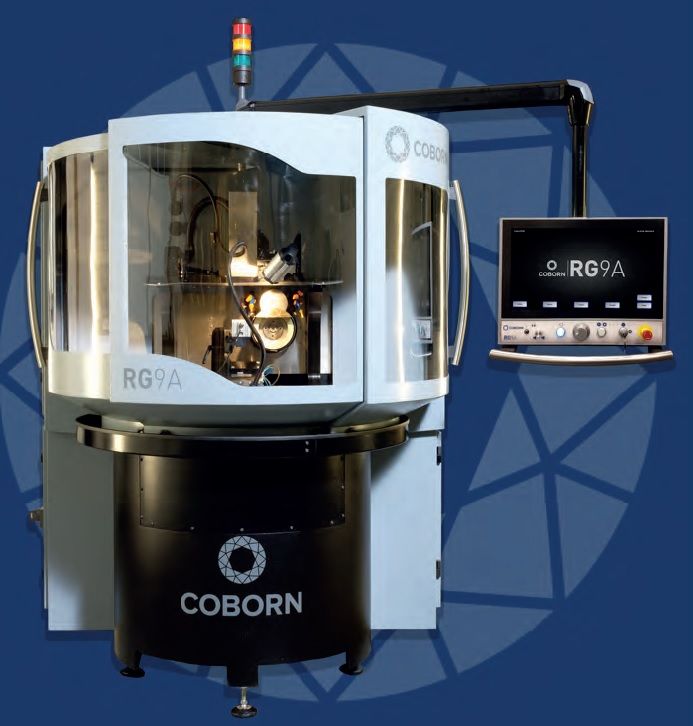

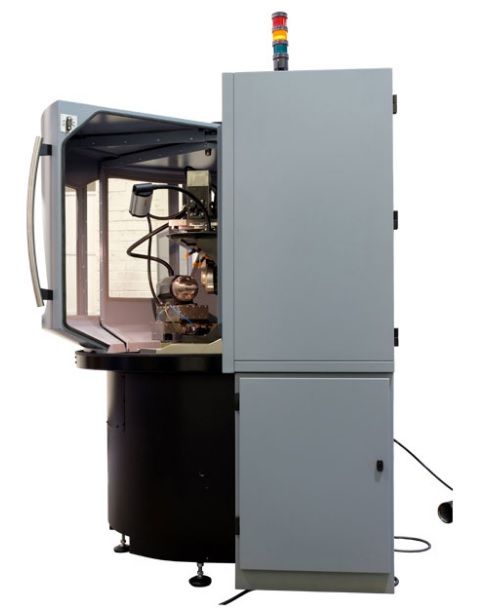

Маятниковый автоматический станок для прецизионной шлифовки и полирования сверхтвердых материалов COBORN RG9A

RG9A - это полностью автоматический, высокоточный шлифовальный станок, разработанный в соответствии с
повышенными требованиями производителей инструмента, работающих с твёрдыми и сверхтвёрдыми материалами, такими как алмазы,PCD, PcBN, карбиды и керамика. Это легко перенастраиваемый станок поставляется "готовым к работе роботом", а также опционально Stäubli 6.
Осевой робот может быть добавлен в RG9A, чтобы облегчить полностью автономное производство инструментов с удаленным управлением.
Программное обеспечение RG9A удобно в использовании, где можно шаг за шагом создавать простые программные блоки для производства инструмента нужной вам формы и геометрии. От простых одноточечных хвостовиков до спиральных/радиальных многоточечных поворотных инструментов - RG9A обладает всеми возможностями, необходимыми для минимизации затрат на производство инструментов.

Типы производимого инструмента

Одноточечные токарно-фрезерные пластины и инструменты с хвостовиками
Однорадиусные и многорадиусные сложные инструменты
Канавочные инструменты со смешанными радиусами
Пластины вайпер большого радиуса
Углы разного зазора
Инструменты с фасками K-Land
Ротационные инструменты: торцевые фрезы, развертки, однозубые и многозубые фрезы и
пильные диски
Прямые и радиальные спиральные фрезы
PCD-буры

Оборудование для обработки алмазов, оборудование и инструмент для полного технологического цикла обработки алмазов в бриллианты и обработки всего спектра ювелирных камней, Станок для обточки алмазов, оборудование для шлифования алмазов, Станок ограночный, Алмазное шлифование сверхтвердых материалов, Шлифование кругами из сверхтвердых материалов,  алмазное шлифование твердых сплавов,

The RG9A is a fully automatic, high-precision grinding machine designed to meet the
sophisticated demands of toolmakers working with hard and ultra-hard materials, such as PCD, PcBN,
carbides and ceramics. This versatile machine is supplied “robot ready” and the optional Stäubli 6
axis robot can be added to the RG9A to facilitate fully autonomous “lights out” production of tools.
The RG9A software is user-friendly where straightforward programming blocks can be built step-by-step to produce the tool
forms and geometries you need. From simple, single point shank tools to helical/radius multi-point rotary tools, the RG9A has all the capabilities needed to minimise tool production costs.

TOOL FORMATS
Single point turning/milling inserts and shank type tools
Simple radius and multiple blended radius tools
Grooving tools with blended radii
Large radius wiper inserts
Multiple clearance angles
Tools with K-Land chamfers
Rotary tools: end mills, reamers, single and multi-tooth cutters and
saw blades
Straight helical and radial helical cutters
PCD Drills

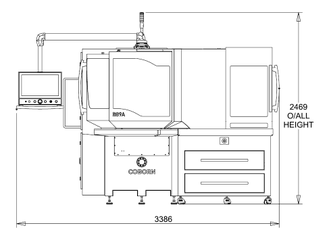

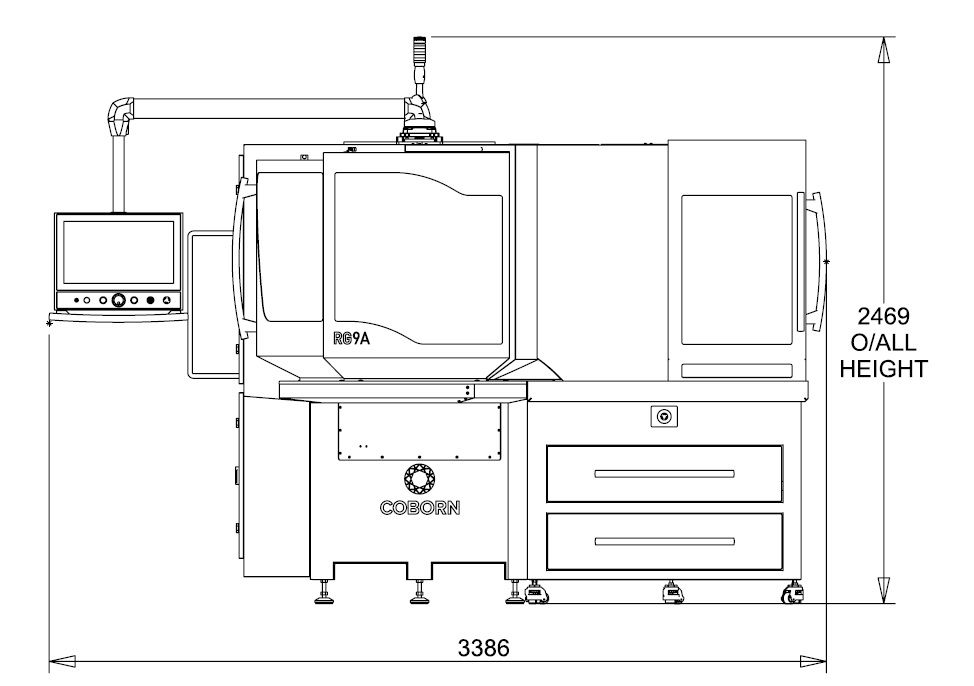

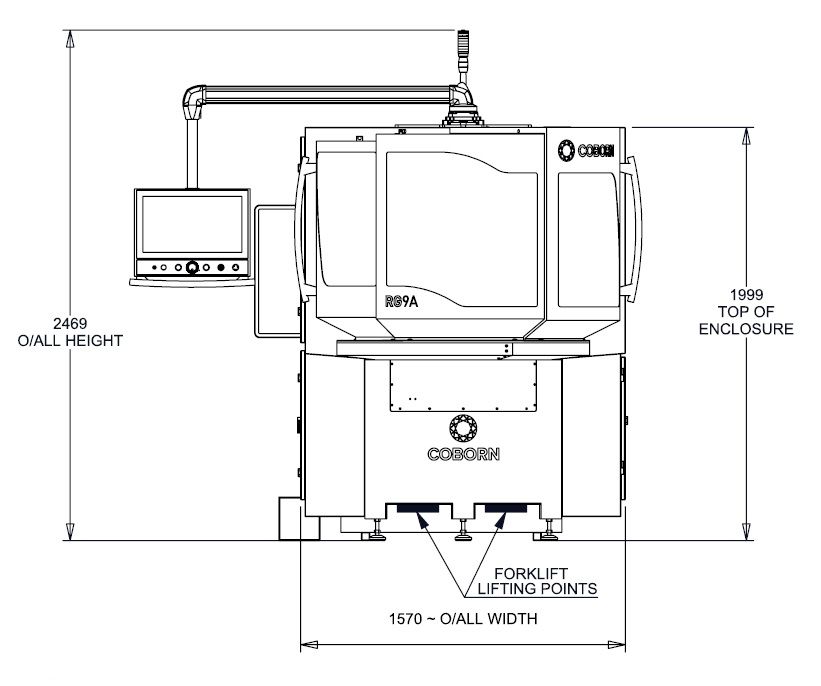

Machine dimensions (w x d x h) 1570mm x 1540mm x 2544mm
Machine weight 1750kg
CNC control system CNC control with Intel i7 processor running Coborn .net software on a
Windows platform
Grinding wheel spindle 2.2kW 500 - 4000 rpm programmable
Grinding wheel Ø 150mm - 220mm 6A2 different styles available on request
Dressing system Coborn in-process dressing system
Lubrication Centralised automatic lubrication system
Process measurement Coborn integrated camera measuring system +/- 0.002mm resolution
Electrical requirements 380/220 3phase 50/60 Hz 20Amps
Mechanical options Robot loading system (ALS), Rotary axis (RM), Linear module (LM), Work
piece clamping systems (TH), Tailstock units (TSU)
Pneumatic requirements 5.5 to 8 bar
