Алмазный микровыглаживающий инструмент, разработанный для выполнения микровыглаживания. Микровыглаживатель состоит из сверхтвёрдого элемента и стальной оправки. В качестве сверхтвердого элемента использован природный алмаз.

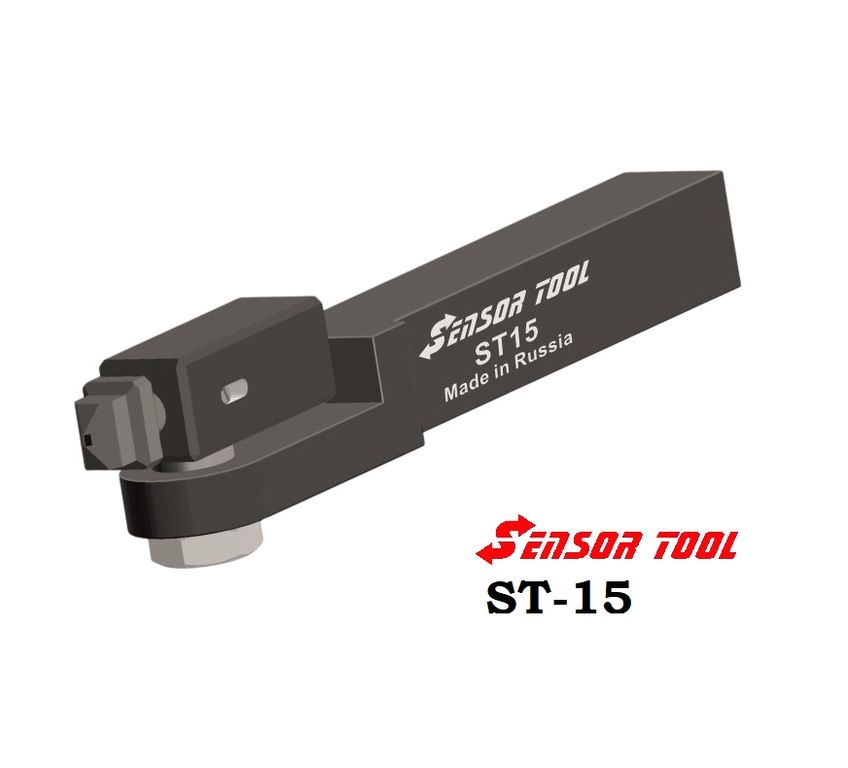

Инструменты ST 15 применяются для обработки наружных цилиндрических и конических поверхностей, а также гантельных переходов миниатюрных и радиусов менее 0,5мм , маложёстких и тонкостепных деталей. Преимущества, микровыглаживателей - нет необходимости в точной установке на станке по высоте центров, возможность перестановки по высоте цилиндрической поверхности но мере износа и стойкость инструмента
Применение процесса алмазного выглаживания ограничено и не может быть распространено на обширную группу миниатюрных деталей в отечественном авиационно-космическом, химическом приборостроении, а также в некоторых отраслях общего машиностроения. Такие детали типа осей, штифтов, втулок и стоек имеют малые диаметральные и длинновые размеры, могут иметь тонкие стенки, галтели малых радиусов и небольшую жесткость. Для реализации процесса алмазного выглаживания используются инструменты, имеющие такую геометрию и размеры рабочих частей, которые не позволяют осуществлять их контакт с поверхностью миниатюрной детали. Например, рабочая часть стандартного наконечника для алмазного выглаживания имеет самый малый радиус 0,5 мм, в то время как миниатюрные детали имеют галтельные переходы не более 0,1 мм. Кроме того, технологические параметры процесса алмазного выглаживания, например, сила выглаживания не соответствуют жесткости миниатюрных деталей. При алмазном выглаживании деталь подвергается со стороны инструмента силовому воздействию, которое недопустимо для миниатюрных деталей. В связи с этим возникает необходимость изыскания и применения на финишных операциях отделочно-упрочняющей обработки миниатюрных деталей способа по методу поверхностно-пластического деформирования, не имеющего указанных выше ограничений.
Таким способом является алмазное микровыглаживание, которое наиболее эффективно при отделочно-упрочняющей обработке миниатюрных деталей. Сущность алмазного микровыглаживания заключается в упруго-пластическом деформировании поверхностного слоя миниатюрной детали инструментом (алмазным микровыглаживателем) при взаимном перемещении инструмента и детали относительно друг друга. Способ основан на использовании трения скольжения в результате перемещения инструмента по поверхности обрабатываемой детали. В качестве сверхтвердого материала в микровыглаживающем инструменте применен синтетический алмаз. Предварительные исследования показали, что в процессе алмазного микровыглаживания происходит значительное сглаживание шероховатости и упрочнение поверхностного слоя. Процесс легко реализуется на финишных операциях отделочно упрочняющей обработки миниатюрных деталей, не требует высокой квалификации исполнителей и дорогостоящего оборудования. Наконечники для алмазного микровыглаживания имеют малые габариты и небольшие радиусы рабочих частей 0,7 - 0,1 мм. Благодаря этому они могут обрабатывать поверхности малых диаметральных и длинновых размеров, легко вписываются в малые галтельные переходы. Технологические режимы алмазного микровыглаживания таковы, что миниатюрная и маложесткая деталь в процессе обработки испытывает силовое воздействие не превышающее ее жесткость. Применяемые силы микровыглаживания достаточно малы и позволяют производить микровыглаживание не повреждая миниатюрную деталь. Предварительные исследования показали, что алмазные микровыглаживатели в процессе микровыглаживания обеспечивают достаточно высокое качество обрабатываемых поверхностей и повышение производительности обработки. Они подтверждают успешное применение алмазного микровыглаживания на финишных операциях отделочно-упрочняющей обработки миниатюрных деталей. Технология обработки деталей приобретает высокую эффективность при совмещении микровыглаживания с резанием.
