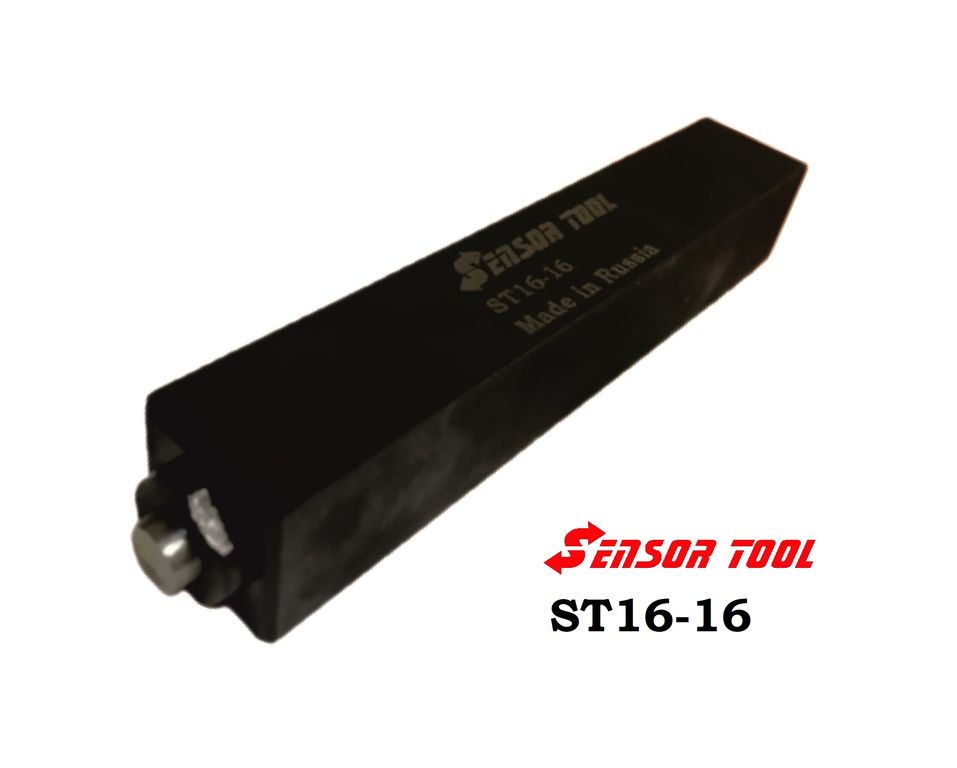

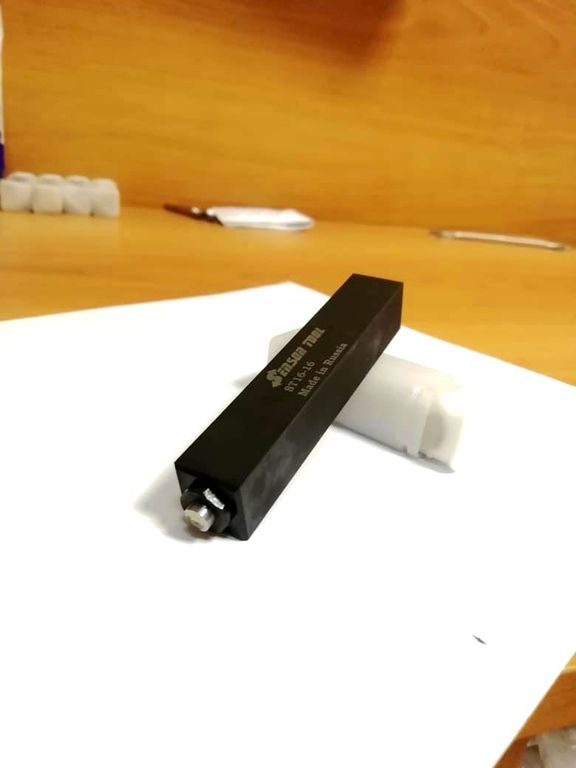

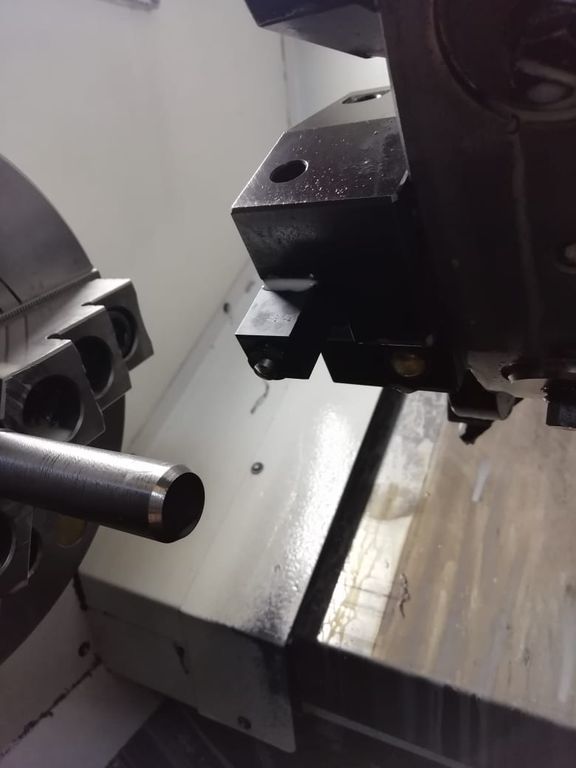

Алмазный выглаживатель ST-16 применяется для финишной отделочно-упрочняющей обработки поверхностей деталей на автоматах продольного точения и малогабаритных станках с чпу . Инструмент демпфированный.
Исполнение с нерегулируемой силой выглаживания, для обработки однотипных деталей.
Форма детали - цилиндр, тела вращения, конус, галтель.
Диаметр обрабатываемой детали от 8мм .
Хвостовик 16х16 , 12Х12

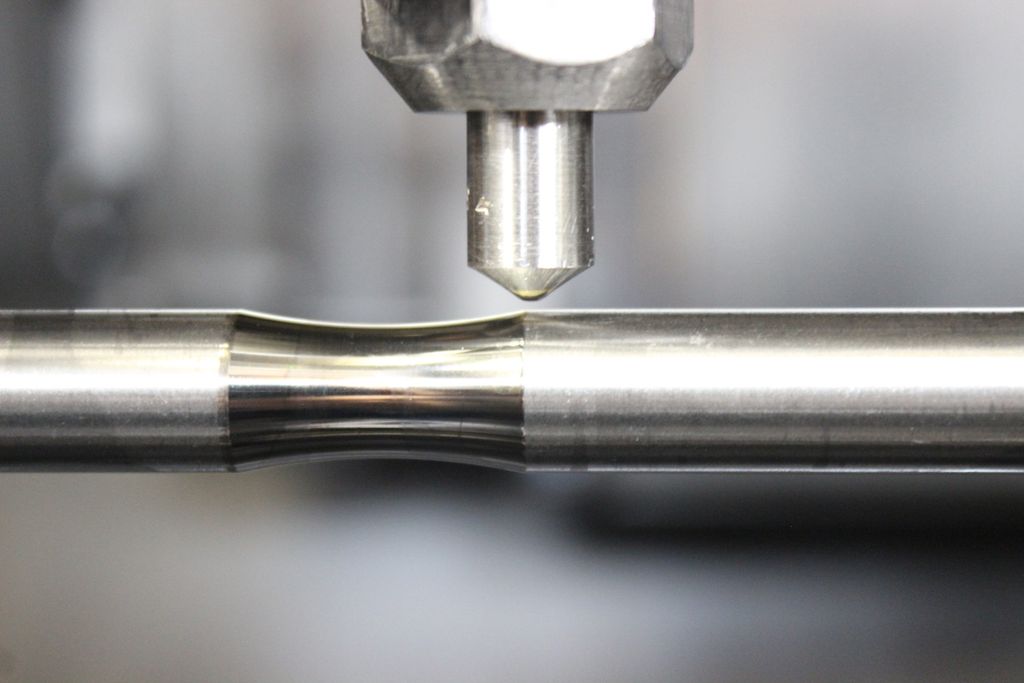

Используются инденторы из натурального алмаза (ПА) Инструмент используется для отделочного выглаживания.
Алмазное выглаживание (АВ) и Инструмент полностью заменяют участок шлифования и полирования.
Сокращаются затраты на персонал, шлифовальные станки, расходные инструменты, не требуется переустановка деталей и повторное базирование.

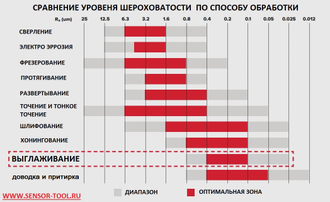

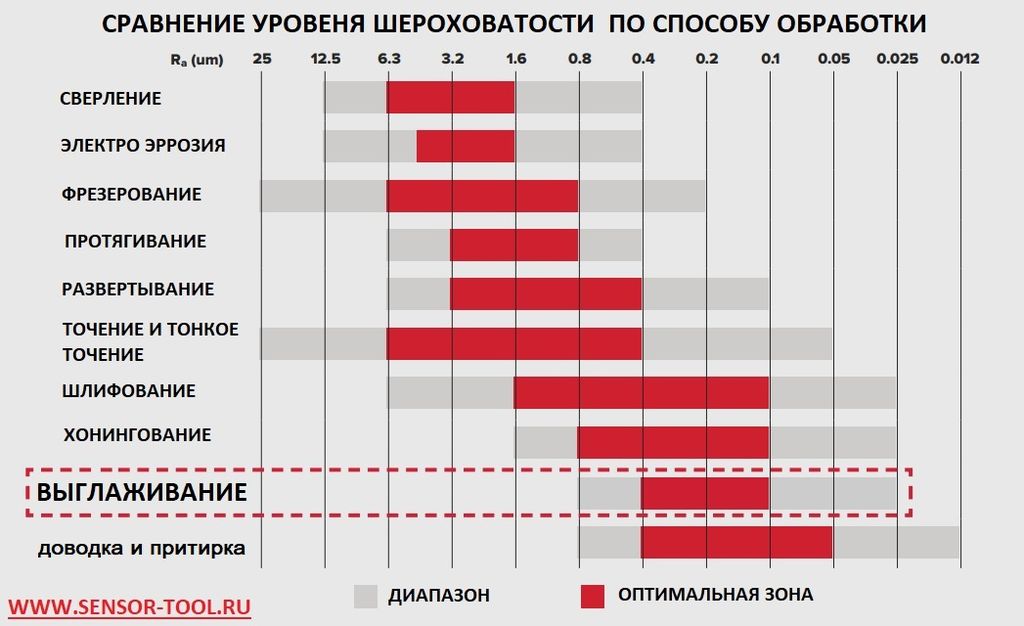

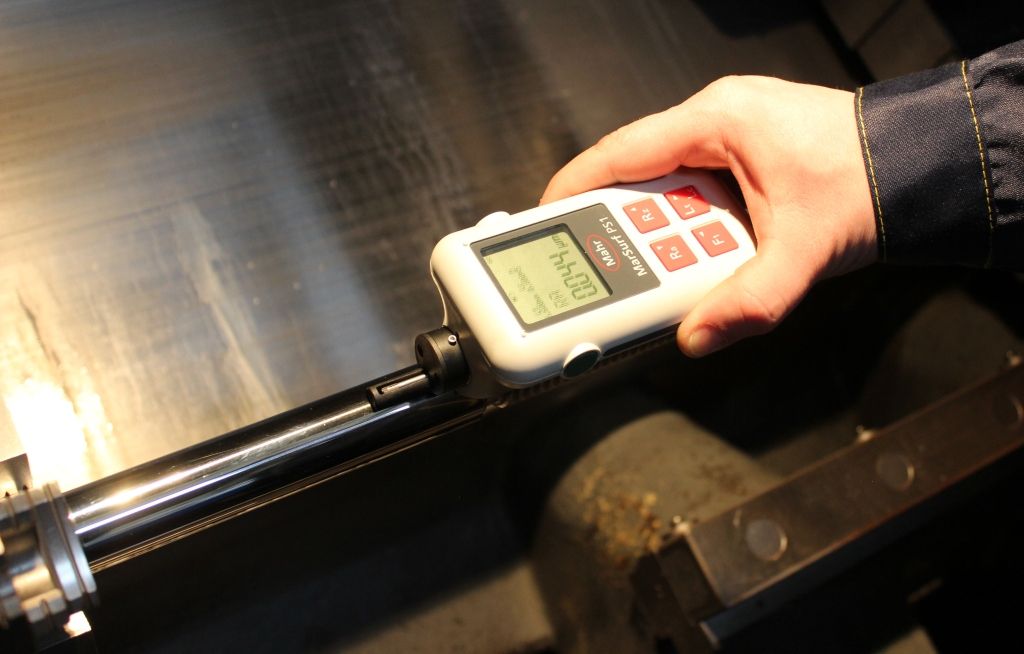

При обработке происходит сглаживание шероховатости до уровня Ra = 0.2.....0.05 мкм за один или два прохода

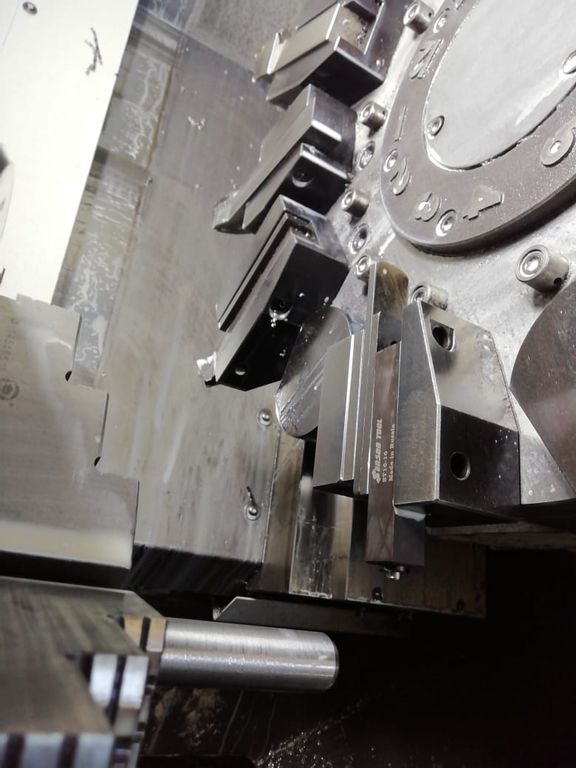

Применяется на станках с ЧПУ, на универсальных токарных станках.
Для получения стабильного микропрофиля поверхности без волны рекомендуется использовать ST-1 на станках, которые могут обеспечить чистовое точение!
Материалы обработки: любые конструкционные стали с твердостью max HRс 65

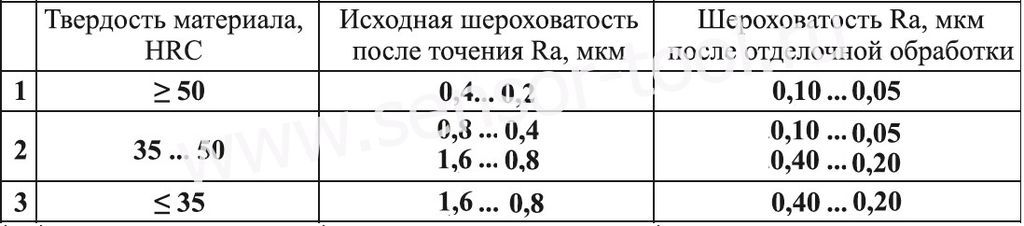

Шероховатость перед обработкой не более Ra = 1.25 мкм
Пример деталей - штоки гидроцилиндров, шпиндель задвижки, пята погружного насоса, вал, поверхности вала под подшипники.
СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА !!
ВНИМАНИЕ!! Инструмент не применяется для выглаживания материалов Титан, ниобий, цирконий из-за высокой вязкости материала!!
Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.
processing Mirror finishing rolling tools
Зеркальная поверхность металла
Инструмент и оснастка для станков и машин для бесстружечной обработки металла.
Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish.
Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.
Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.
Глубина упрочненного слоя составляет 200…250 мкм.
Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов
радиус индентора
ГОСТ 14706-78
ГОСТ 14955-77 Сталь качественная круглая со специальной отделкой поверхности
Diamond burnishing tool ST-16 is used for finishing the surface of steels, stainless steels, cast iron, alloy workparts . The tool can be installed into automatic lathe machine , small size CNC machine or table lathe CNC. Tool version - not adjustable burnishing force, for processing one type parts. Workpart shapes - cylinder, body of rotation, plain body, spherical part Workpiece diameter: starting from 6 mm Toolholders 16x16, 12х12 Indenters made of natural diamond. The tool completely replaces the grinding and polishing machines. The tool kills costs for personnel, grinding machines, consumables, re-installation of parts and re-basing. During processing, the roughness is smoothened to the level Ra = 0.2 ..... 0.05 um in one or two passes Can be used on CNC machines/universal lathes. To obtain a stable micro profile of a surface , we recommend to use ST-1 on machines that can provide finishing turning! Materials: any structural steel max HRC 62, stainless steel, alloys Roughness before processing: no more than Ra = 1.25 microns Example of parts - hydraulic cylinder rods, valve spindle, heel of a submersible pump, shafts, shaft surfaces for bearings, valves, sleeves, bushings
High-precision diamond tools. Metal burnishing.
ГОСТ 14706-78
Алмазы и инструменты алмазные
Основное назначение: выглаживание поверхностей изделий из черных и цветных металлов и их сплавов, за исключением твердых сплавов и титана. Обеспечивают упрочнение обработанной поверхности и получение Ra до 0,20÷0,02 мкм.
