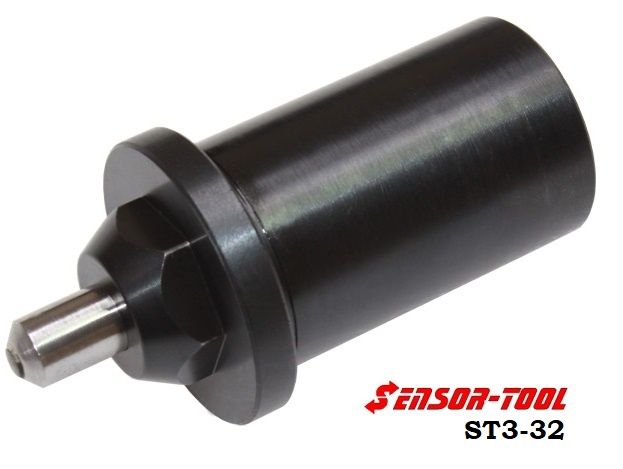

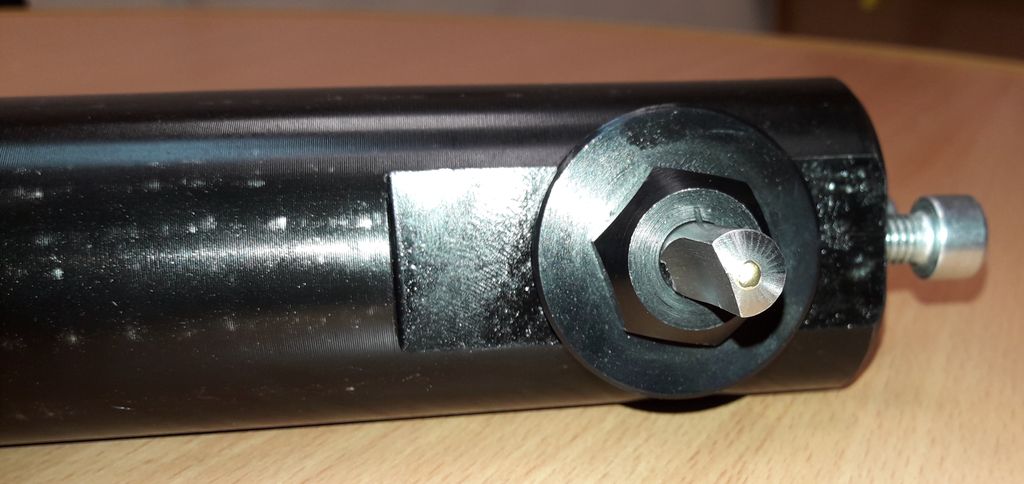

Алмазный Выглаживатель ST3-32 с круглым хвостовиком

Алмазный выглаживатель ST-3 применяется для финишной  отделочной  обработки наружных и внутренних поверхностей деталей.

Исполнение с регулируемой силой выглаживания, для обработки различных деталей.

Устройство настройки приобретается отдельно.

Форма детали  -  цилиндр, тела вращения,  глубокие отверстия(диаметр от Ф75), галтели, наружние конуса

Минимальный наружный диаметр обрабатываемой детали: от 6мм

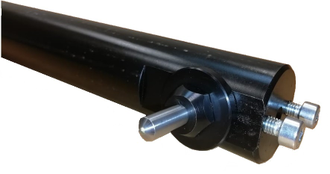

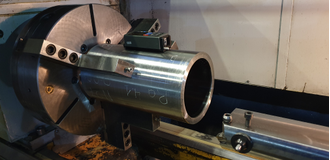

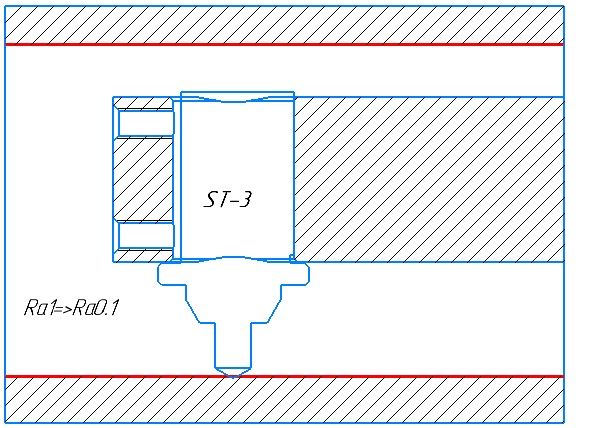

Минимальный внутренний диаметр обрабатываемой детали: от 75 мм  -  закрепляется в борштангу(оправку)

processing Mirror finishing rolling tools

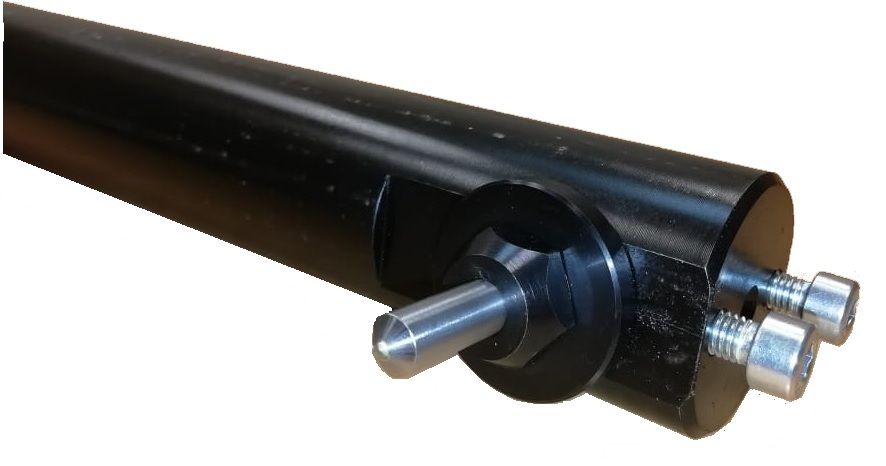

Державки круглые   Ф20, Ф25, Ф32  (а также по размерам заказчика)

Используются инденторы из натурального алмаза (ПА)

Инструмент используется для отделочного выглаживания.

Инструмент полностью заменяет участок шлифования и полирования.

Сокращаются затраты на персонал, шлифовальные станки, расходные инструменты, не требуется переустановка деталей и повторное базирование.

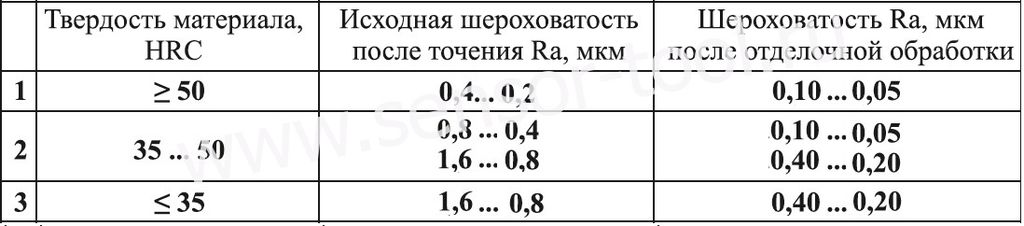

При обработке происходит сглаживание шероховатости до  уровня Ra = 0.2.....0.05 мкм за один или два прохода

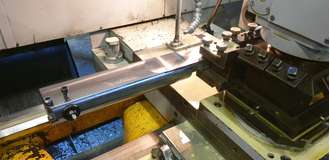

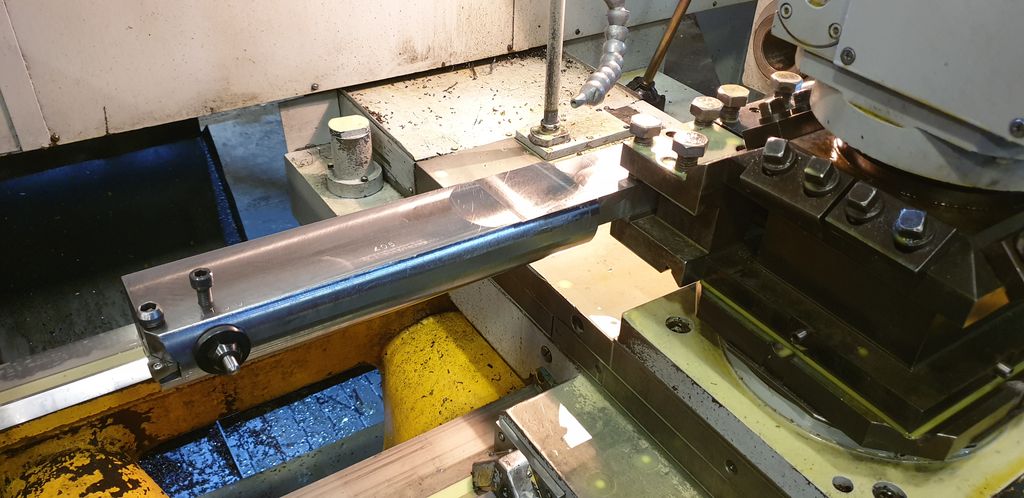

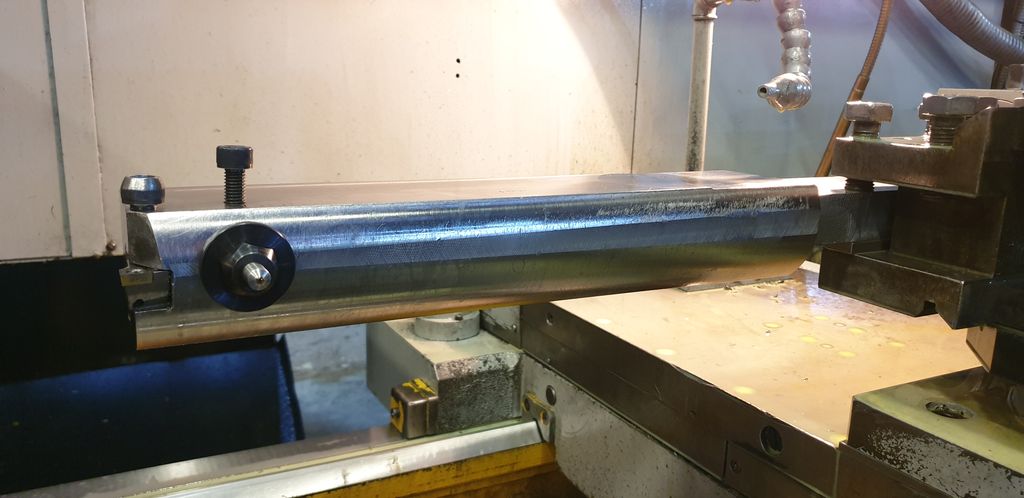

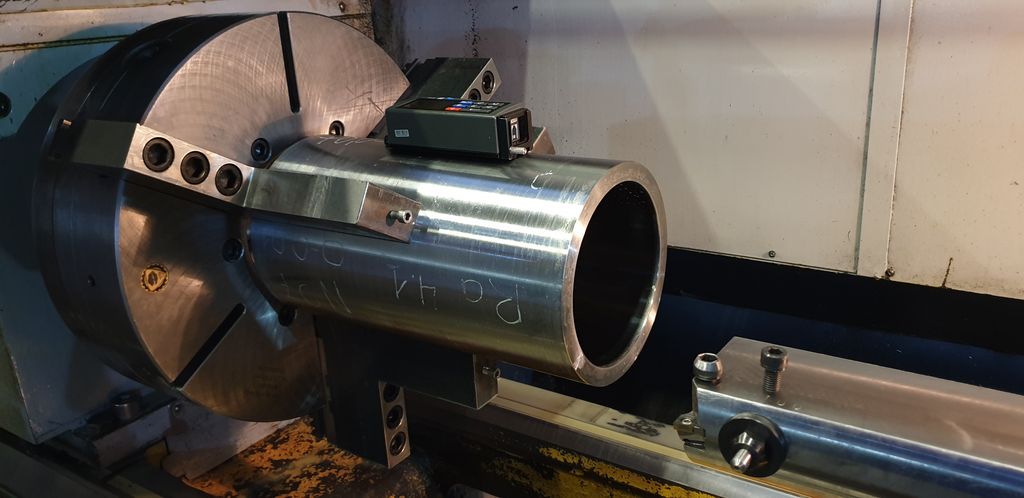

Применяется на станках с ЧПУ, и универсальных токарных станках.

Для получения стабильного  микропрофиля поверхности  без волны рекомендуется  использовать ST-3 на станках, которые могут обеспечить финишное точение!

Материалы обработки: любые конструкционные стали с твердостью max HRс 65

Шероховатость перед обработкой не более Ra = 1.25 мкм

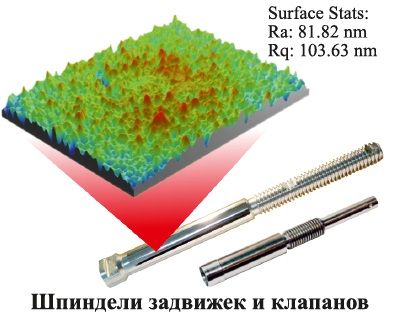

Пример деталей  - штоки гидроцилиндров, шпиндель задвижки, пята погружного насоса, вал, поверхности вала под подшипники.

СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА !!

Наконечник для выглаживания, алмазный выглаживатель, микровыглаживание, упрочнение, накатное полирование,

алмазное выглаживание (АВ)

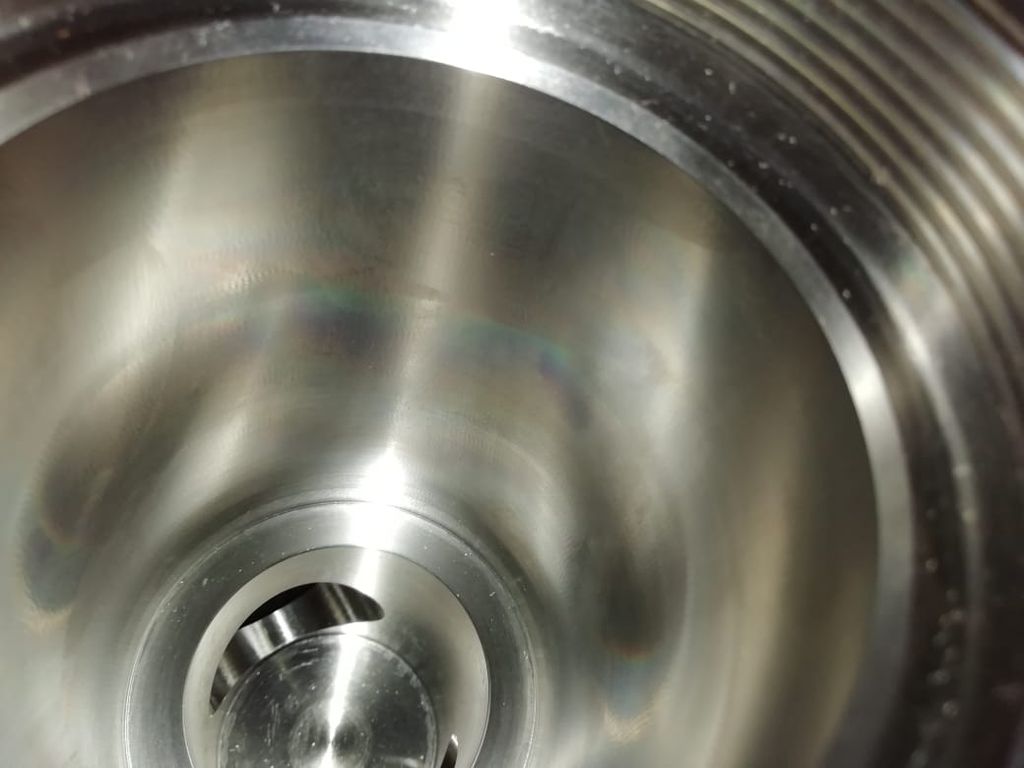

Зеркальная поверхность металла

ВНИМАНИЕ!! Инструмент не применяется для выглаживания материалов Титан, ниобий, цирконий из-за высокой вязкости материала!!

Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.

ремонт подпятника гидрогенератора

Инструмент и оснастка для станков и машин для бесстружечной обработки металла.

Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish.

Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.

Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.

Глубина упрочненного слоя составляет 200…250 мкм.

Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов

радиус индентора

алмазное выглаживание, накатное полирование, упрочнение поверхности, diamond burnishing

ГОСТ 14706-78

Алмазы и инструменты алмазные

Innovation For Metal Surface Superfinishing
Manpower and Machine Downtime

Diamond burnishing tool ST-3 is used for finishing surface treatment of steel, cast iron,
stainless steel parts on small-sized machines.

Version 1 with adjustable burnishing loading, for processing various parts.
Adjustable Device is purchased separately, or the setting can be performed by our experts.

The shape of the part is a cylinder, bodies of rotation

The diameter of the workpiece to 150 mm (with a larger diameter, you can perform an
individual order)

Round Holders diameters 20, 25, 32 mm (as well as the size of the customer)

Natural diamond indenters (PA) are used.  High-precision diamond tools.

The tool is used for finishing processing.

The tool completely replaces the grinding and polishing area

Costs for personnel, grinding machines, consumables are reduced, re-installation of parts
and re-basing are not required.

When processing, smoothing of roughness occurs to the level of Ra = 0.2 ..... 0.05 microns
in one or two passes

It is used on CNC machines and universal lathes.

To obtain a stable surface micro-profile without a wave, it is recommended to use ST-3 on
machines that can provide final turning!

Processing materials: any structural steels with a hardness of max HRc 62
Roughness before processing no more than Ra = 1.25 microns

Examples of parts are hydraulic cylinder rods, valve spindle, heel of a submersible pump,
shaft, shaft surfaces for bearings.

ГОСТ 14706-78

Алмазы и инструменты алмазные

Основное  назначение:  выглаживание  поверхностей  изделий  из  черных  и  цветных  металлов  и  их  сплавов,  за исключением  твердых сплавов и титана. Обеспечивают упрочнение обработанной поверхности и получение Ra до 0,20÷0,02 мкм.

Алмазное выглаживание поверхностного слоя деталей машин.

Упрочнение поверхностным пластическим деформированием.
